Melexis MLX90392 Triaxis®マイクロパワー磁力計
Melexis MLX90392 Triaxis® マイクロパワー磁力計は、プログラマブル・センサICで、XYZ軸に沿ってセンシングされた磁束密度に比例した16ビットの出力と温度出力信号が備わっています。MLX90392は、Melexis独自のTriaxis技術に基づいています。どの軸を測定するかを選択することで、生データを外部マイクロコントローラによる後処理のための入力として使用でき、ジョイスティック、回転ノブ、リニアストローク、複雑な3D位置検出などのアプリケーションに適しています。
MLX90392は、2通りの磁気範囲の型式でご用意があります:
- 低ノイズアプリケーション向け±5mT範囲（MLX90392ELQ-AAA-010-xx）
- 位置センサアプリケーション向け±50mT範囲（MLX90392ELQ-AAA-011-xx）

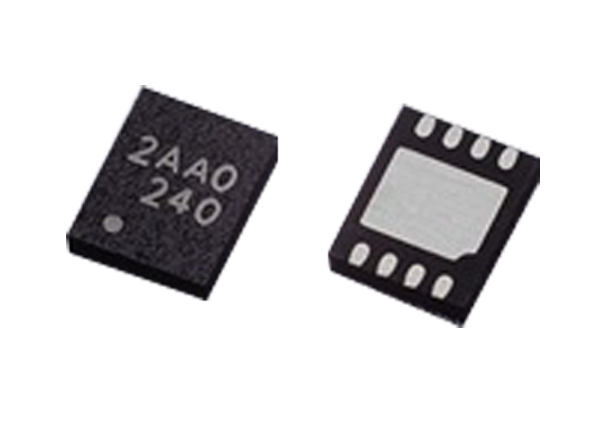

Melexis MLX90392 Triaxis位置センサは、コンパクトな2.0mm x 2.5mm UTDFN-8パッケージで販売されており、スペースに制約のあるアプリケーションに最適です。
特徴
- オンザフライのプログラマブル・パラメータ
- 0mT～5mT/5mT～50mT磁気範囲
- Triaxisホール技術
- 1µTrms（±5mTの型式）
- 7µTrms（±50mTの型式）
- マイクロパワー
- 1.5µAのパワーダウン電流
- 1.8Vの電源電圧
- 選択できるモード
- 単一測定モード
- 連続モード最大1.4kHz（XYZ）
- 動作のフィールド
- 軸上
- 軸外
- ジョイスティック
- リニア
- 集積温度センサ
- 磁気および温度（XYZT）のデジタル16ビット出力
- I2C出力インターフェイス、1.4kHzデータレート
- 動作温度範囲-40C～+85℃
- 2.0mm x 2.5mm x 0.4mm UTDFN-8パッケージ（JEDEC認定品）
アプリケーション
- 電動工具
- ホームセキュリティ
- エネルギーメーター計測のための改ざん防止
- 白物家電
- PCの周辺機器
- ゲーム機のジョイスティック
ビデオ
関連製品
Melexis Melexis MLX90393 Triaxis®マイクロパワーマグネットメーター
マイクロパワーアプリケーション向けに設計されており、負荷サイクル範囲が0.1%～100%のプログラマブル負荷サイクルを装備しています。

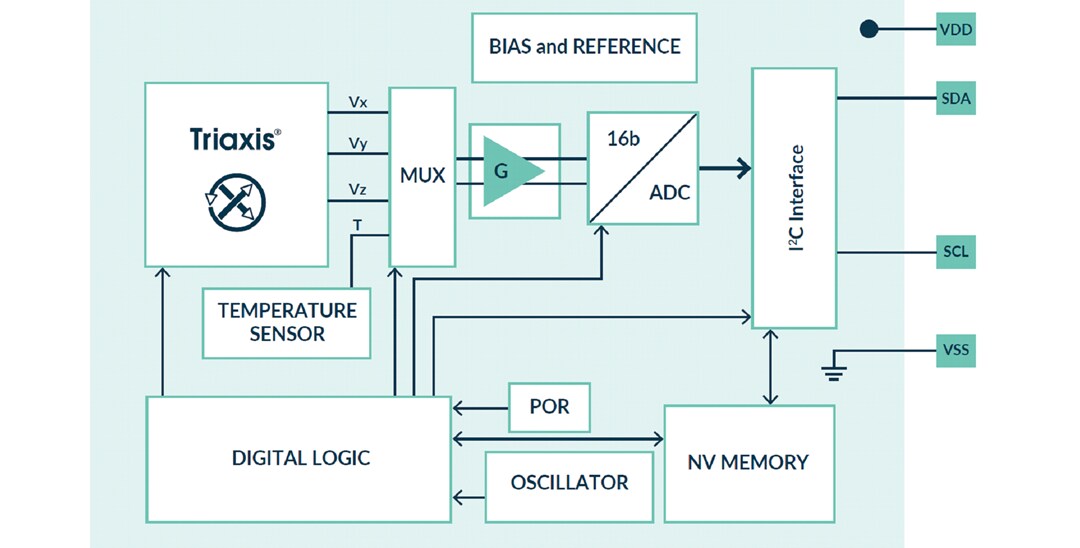

ブロック図

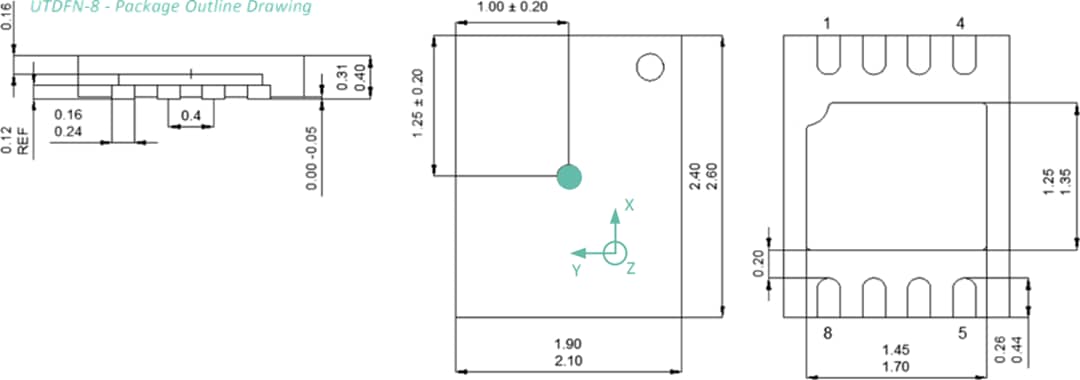

パッケージの外形
