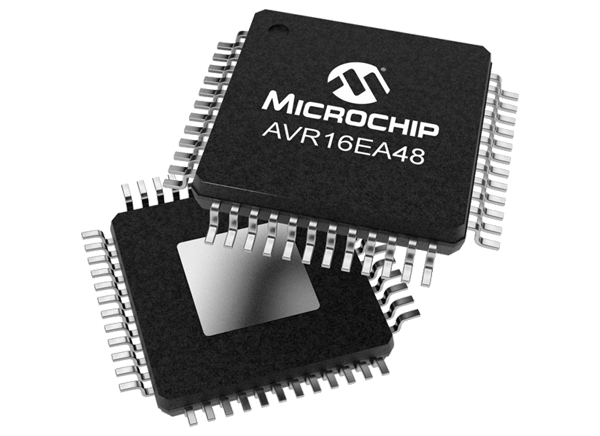

Microchip Technology AVR® EAファミリマイクロコントローラ(MCU)
Microchip Technology AVR® EAファミリマイクロコントローラ(MCU)は、最大20MHzのクロック速度で動作するハードウェア乗算器を搭載したAVR® CPUを使用しています。64KBのフラッシュ、6KBのSRAM、512バイトのEEPROMを備えています。マイクロコントローラは、28ピン、32ピン、48ピンのパッケージでご用意しております。AVR EAファミリは、イベントシステム、高精度のアナログサブシステム、高度なデジタルペリフェラルなど、柔軟で低消費電力なアーキテクチャを搭載したMicrochip社の最新技術を活用しています。Microchip Technology AVR EA MCUは、高速な内蔵アナログ、ハードウェアベースのCIP(Core Independent Peripherals: コアから独立した周辺モジュール)、低消費電力性能を持ち、効率的でリアルタイムの制御、センサノード、二次安全監視アプリケーションを実現します。これらのデバイスは、16KB~64KBのフラッシュデバイスを28ピン~48ピンのSPDIP、SSOP、TQFP、VQFNパッケージで提供するため、設計の柔軟性とユーザーの基板レイアウトを最適化できす。これらのAVR EA MCUは、各種の産業、民生、家電、自動車、センサノード、およびその他のアプリケーションに適しています。AVR EAファミリのマイクロコントローラ(MCU)は、クローズドループ制御システムの設計や、安全上の観点から二次監視装置に最適な選択肢となります。
特徴
- AVR CPU
- 最大20MHzで実行
- シングルサイクルのI/Oレジスタアクセス
- 2レベル割り込みコントローラ
- 2サイクルのハードウェア乗算器
- 電源電圧範囲:1.8V~5.5V
- メモリ
- 真の書き込み中の読み込み動作を持つ実装書き換え可能な64Kバイトのフラッシュメモリ
- 6KバイトのSRAM
- 512バイトのEEPROM
- チップ消去間もデータを保持してデバイスが施錠中でも書くことができる不揮発性メモリ内の64バイトの使用者列
- 書込/消去の耐性
- フラッシュ:10,000サイクル
- EEPROM:100,000サイクル
- 55°Cで40年間のデータ保持
- システム
- パワーオンリセット(POR)回路
- ユーザーがプログラムできるレベルのブラウンアウト検出器(BOD)
- BODレベルより上のプログラム可能なレベルでの割り込み機能を備えた電圧レベルモニタ(VLM)
- クロック障害検出(CFD)
- クロックオプション
- 最大20MHzの選択可能な周波数(OSCHF)が備わっている高精度内部発振器
- 内部発振器の精度を改善する自動調整機能
- 超低消費電力で32.768kHz対応の内部発振器(OSC32K)
- 32.768kHzの外部水晶発振器(XOSC32K)
- 外部クロック入力
- クロック障害検出機能付き外部高周波水晶発振器(XOSCHF)
- 最大20MHzの選択可能な周波数(OSCHF)が備わっている高精度内部発振器
- 単一ピン統合プログラムおよびデバッグインターフェイス(UPDI)
- 3つのスリープ・モード
- アイドル(すべてのペリフェラルが即時ウェイクアップ用に動作している)
- スタンバイ(選択されたペリフェラルの動作を設定可能)
- 完全なデータ保持力を持つパワーダウン
- 周辺機能
- PWMと波形生成用に3つの比較チャネルを持つ2つの16ビットタイマ/カウンタA型 (TCA)
- キャプチャおよび信号測定用の入力キャプチャを備えた、4つの16ビットタイマ/カウンタタイプB(TCB)
- 外部水晶発振器または内部発振器から実行できる、1つの16ビット・リアルタイム・カウンタ(RTC)
- フラクショナルボーレートジェネレータ、オートボー、フレーム開始検出機能を備えた、3つのUSART
- 1つのホスト/クライアント用シリアル・ペリフェラル・インターフェイス(SPI)
- 1つのデュアルアドレスマッチ搭載2線式インターフェイス(TWI)
- 独立型のホストおよびクライアント動作(デュアルモード)
- フィリップスI2C互換
- 標準モード(Sm、100kHz)
- 高速モード(Fm、400kHz)
- 高速モードプラス(Fm+、1MHz)
- CPUに依存しない予測可能なペリフェラル間シグナリングを実現するイベントシステム
- 最大4つのプログラム可能なルックアップテーブル(LUT)を備えた、設定可能なカスタムロジック(CCL)
- 1つの12ビット、375ksps、差動A/Dコンバータ(ADC)
- プログラマブル・ゲイン・アンプ(PGA)を搭載。入力信号で1x~16xのゲイン
- 1つの10ビットD/Aコンバータ(DAC)
- 2つのウィンドウコンペア機能付きアナログコンパレータ(AC)
- 複数の多数の電圧参照基準 (VREF)
- 1.024V
- 2.048V
- 2,500V
- 4.096V
- VREFA
- VDD
- 自動巡回冗長検査(CRC)フラッシュ・プログラム・メモリ・スキャン
- Watchdogタイマ(WDT)(ウィンドウモードと個別のオンチップ発振器を搭載)
- すべての汎用ピンの外部割り込み機能
- I/Oとパッケージ
- 24~42のプログラマブルI/Oピン
- 28ピンVQFN 4x4、SPDIPおよびSSOP– 32ピンVQFN 5x5、TQFP 7x7
- 48ピンVQFN 6x6、TQFP 7x7
- 温度レンジ
- 工業:-40°C~+85°C(周囲)
- 拡張:-40°C~+125°C(周囲)
アプリケーション
- 産業用
- 民生用
- 電化製品
- 閉ループ制御システム
- 車載用
- IoT
- センサノード
- 二次安全監視

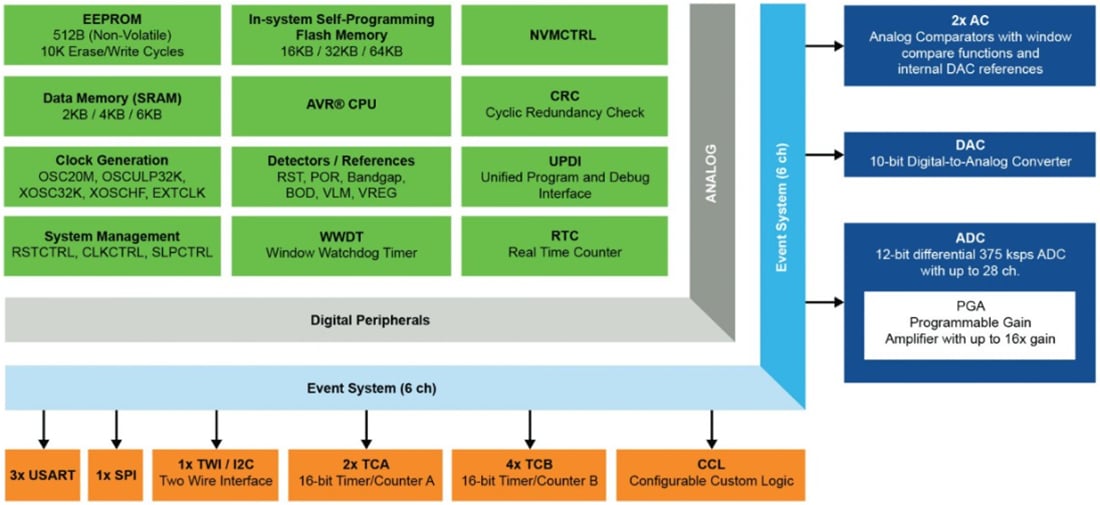

ブロック図

ビデオ
