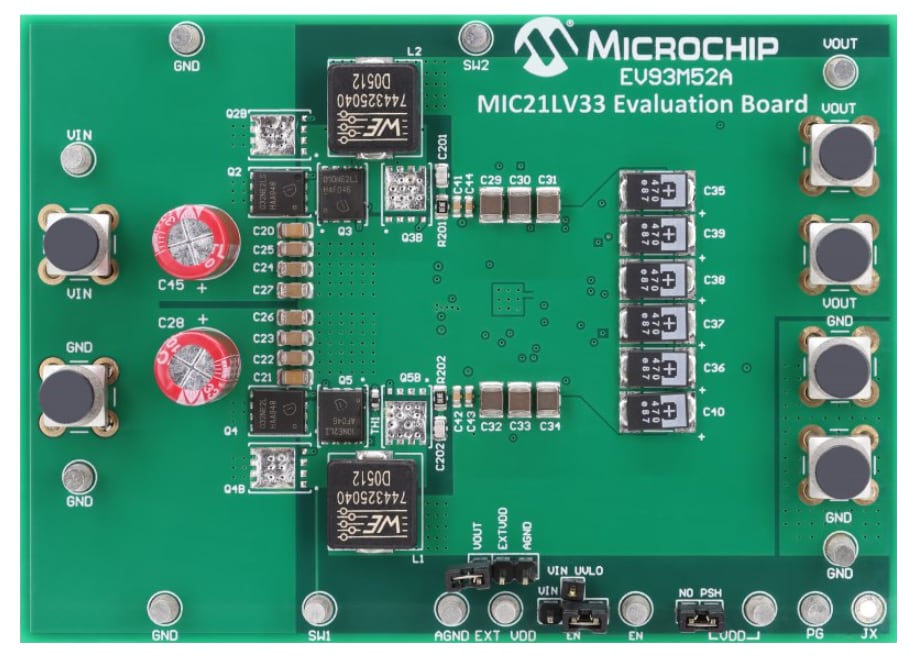

Microchip Technology EV93M52A MIC21LV33評価ボード

Microchip Technology EV93M52A MIC21LV33評価ボードは、MIC21LV33の機能性と汎用性を迅速に実証するように設計されています。MIC21LV33は、Hyperlight loadおよび位相制限機能が有効になっている独自の適応型オンタイム制御アーキテクチャが特徴の、アダプティブオン時間、2相同期バックコントローラです。MIC21LV33は、デュアル位相シングル出力、大電流スイッチモード電源を実装するために、外部MOSFETおよび出力フィルタと併用されます。

Microchip EV93M52Aボードは、バックトポロジに基づいており、0.6～28Vの間で調整できる出力電圧を実現しています。このボードには、入力で4.5V～36Vで供給された場合に50Aの最大電流が備わっています。さらに、このボードは、0.82V/40A出力向けに調整および最適化されています。

特徴

入力電圧範囲：4.5V～36V
- 　調整可能な出力：0.6V～28V
- 適応型定オンタイム制御
  - 高デルタ-V動作
  - 任意のCapacitor™安定性
- 0.6V内部リファレンス（精度±1%）
- 3番目のノードからのリップル注入、50%以上の負荷サイクルを実現
- ハイパーライトロードと位相シェディング
