Microchip Technology LAN8804 4ポート・ギガビットイーサネット・トランシーバ

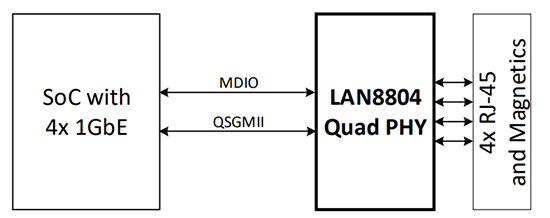

Microchip Technology LAN8804 4ポート・ギガビットイーサネット・トランシーバは、低電力、４ポート、3重速度(10BASE-T/100BASE-TX/1000BASE-T) イーサネット物理層トランシーバ (PHY) であり、標準のCAT-5、CAT-5e 、CAT-6 非シールド・ツイスト・ペア (UTP) ケーブルでデータの送受信をサポートします。LAN8804 は、業界標準のQSGMII (クワッド・シリアル・ギガビット・メディア独立インターフェイス) をサポートし、各方向に単一のシリアル化リンク（差動ペア）を使用して4つのギガビットイーサネットMACへのチップ間接続を提供します。LAN8804は、ラインに面した差動ペアにオンチップのターミネーション抵抗器を使用して、基板コストを削減し、基板レイアウトを簡素化します。

診断機能により、生産テストと製品展開におけるシステムの立ち上げとデバッギングが容易になります。LinkMD TDRベースのケーブル診断では、障害のある銅ケーブルを識別します。統合ループバック機能によって、アナログおよびデジタルデータパスを検証します。Microchip Technology LAN8804 4ポート・ギガビットイーサネット・トランシーバは、128ピン、RoHS準拠TQFPパッケージでご用意があり、商業（0°C〜+85°C）および工業
（-40°C〜+85°C）温度範囲が備わっています。

特徴

４ポート・ギガビットイーサネット・トランシーバ
QSGMII バージョン1.3 MACインターフェイス
最大16KBのジャンボ・フレームをサポート
クリスタル、または25/125MHzの外部基準クロック入力からクロックを供給
IEEE 802.3™ - 2018 条項99に準じたタイム・センシティブ・ネットワーキング（TSN）フレーム・プリエンプションのサポート
IEEE 802.3-2018エネルギー効率性イーサネット (EEE)
ポートあたり2つのプログラム可能なLED出力（リンク、アクティビティ、速度用）
起動時のポート・リンク・バウンスを排除してLEDを同期させるComaモード
24つの GPIO
LinkMD® TDRベースのケーブル診断によって、障害のある同ケーブルを識別します。
信号品質表示
診断用ループバックモード
ペアスワップ、ペアスキュー、ペア極性を検出および修正する自動MDI/MDI-Xクロスオーバー
PHYレジスタ構成のための共有管理データ入力/出力（MDIO）インターフェイス

割込ピンオプション
ダイ温度モニタ
パワーダウンと省電力モード
- エネルギー検出パワーダウン
- チップ電力ダウン
- EEE 低電力アイドル・モード
- 最大20mW の省電力を実現（70m未満のケーブルで）
動作電圧
- 1.1V デジタル・コア(VDDCORE)
- 1.1V (VDDAL) と2.5V、3.3V (VDD33REF)アナログ動作
- 3.3V、2.5V、または1.8V VDD I/O（VDDIO）
- 3.3Vまたは2.5Vトランシーバ(VDDAH)
128ピンTQFP (14mm × 14mmボディ) パッケージ
温度サポート
- 商業用範囲: 0°C ~ +85°C
- 産業用範囲: -40°C ~ +85°C
RoHS準拠
