Microchip Technology MCP2003B LINトランシーバ
Microchip MCP2003B LINトランシーバは、車載および産業用LINシステムに対して、双方向、ハーフデュプレックス通信、物理インターフェースを実現しています。 これらのシステムは、LINバス仕様Revision 2.2, SAE J2602、およびISO 17987を満たしています。 このデバイスでは、短絡および過熱を内部回路で保護します。 MCP2003Bは、自動車の動作環境で動作するように設計されました。 このトランシーバは、厳しい静止電流要件をすべて満たしながら、すべての指定された過渡状態を遵守します。
The MCP2003B has been designed to operate in the automotive operating environment. The transceiver will survive all specified transient conditions while meeting all of the stringent quiescent current requirements.
特徴
- The MCP2003B is Compliant with Local Interconnect Network (LIN) Bus Specifications 1.3, 2.0, 2.1, 2.2, SAE J2602, and ISO17987
- Supports Baud Rates up to 20K baud with LIN-Compatible Output Driver
- 60V Load Dump Protected
- Very High Electromagnetic Immunity (EMI) Meets
- Stringent Original Equipment Manufacturers (OEM) Requirements
- Direct Capacitor Coupling Robustness without Transient Voltage Suppressor (TVS) ±35V on LBUS (SAE J2962-1); ±85V on LBUS (SAE J2962-1)
- High Electrostatic Discharge (ESD)
- Immunity without TVS >25kV on LBUS (SAE J2962-1); >15kV on VBB (IEC 61000-4-2); >6 kV on LBUS (IEC 61000-4-2)
- Very High Immunity to RF Disturbances Meets Stringent OEM Requirements
- Wide Supply Voltage 5.5V to 30.0V Continuous
- Extended (E) Temperature Range -40°C to +125°C
- High (H) Temperature Range -40°C to +150°C
- Interfaces to PIC® MCU EUSART and Standard USARTs
Mikroe Click Boards
Mikroe Wired Click Boards
Add wired connectivity for a variety of applications.

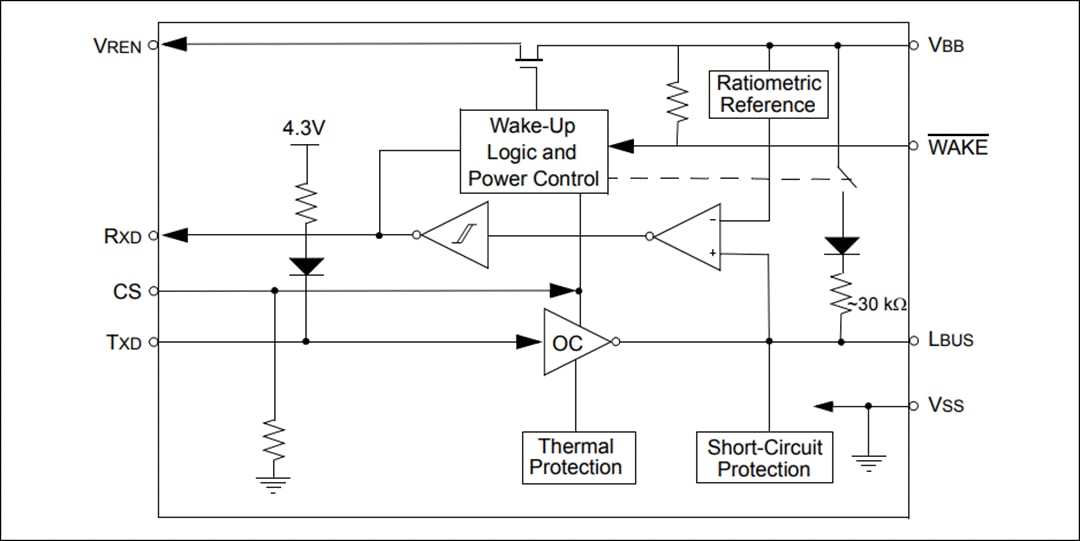

Block Diagrram
Typical Application Circuit
