Microchip Technology PD77020 PoEパワーマネジメントコントローラ

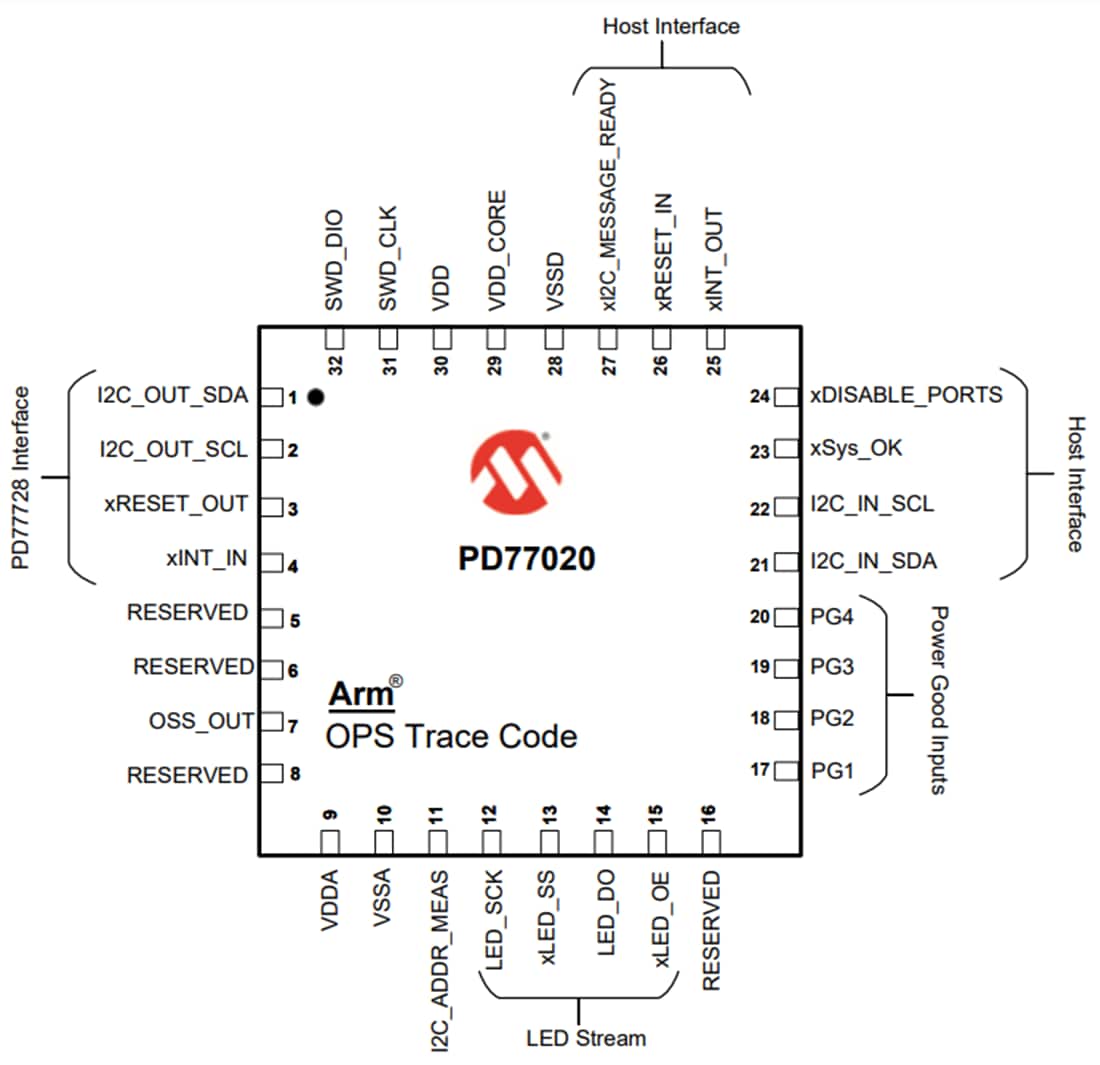

Microchip Technology PD77020 PoEパワーマネジメントコントローラは、ポートマッピング（ポートマトリックス）、ポート優先度、ポートステータス、システム電源管理といったマルチポートPoE機能を提供しています。PD77020は、MicrochipのPD77728第7世代PoEマネージャと併用できます。Microchip Technology PD77020は、Microchip SAMD21コントローラをベース歳、5mm × 5mm 32ピンQFNパッケージに格納されています。

特徴

PD77020が搭載されたコントローラモードで動作するPSEシステムには、以下のシステムレベルとポートレベルの機能があります。
- 最大16のパワーバンクに対応
- 電源管理
  - アクティブポートの設定（未使用ポートの無効化）
  - パワーアップポート（検出/分類結果に基づく）
  - ポートのパワーダウン（電力バジェットに基づく）
  - AutoClass
  - 電力予算
  - Power GoodピンからOSS変換
  - OSS -ポート優先度
  - 電力測定
- ホスト（15バイトプロトコル）との通信
  - システム、デバイス、ポートのステータス
  - 温度アラーム
  - チップ温度の読み取り
- LLDP

PD77728が搭載されたコントローラモードで動作するPSEシステムには、以下のシステムレベルとポートレベルの機能があります。
- 検出
- 分類
- 突入
- ポートパワーアップ
- リアルタイム保護（RTP）
ホスト
- 高レベルの構成（総電力バジェット）
- ポート優先度の定義
- PD77020からのPoE情報の読み取り
