Microchip Technology PIC32CM PL10 低電力 Arm® Cortex®‑M0+ ベース MCU
マイクロチップ (Microchip) PIC32CM PL10 低消費電力 Arm® Cortex®-M0+ ベース マイクロコントローラは、性能、電力効率、および周辺機能が理想的なバランスで組み合わされています。そのため、8ビットMCUから32ビットMCUへの設計移行を検討する際の最適なソリューションとなります。PIC32CM PL10 ファミリは AVR Dx ファミリの 8 ビット MCU とピン互換であるため、ユーザーは AVR MCU ベースのハードウェア設計から容易に移行できます。これらの MCU は、Multi‑Voltage I/O（MVIO）、Configurable Custom Logic（CCL）、Event System（EVSYS）など、8 ビット MCU に搭載されているおなじみのペリフェラルを備えています。これらのペリフェラルにより、BOM とプリント基板の占有面積が削減され、コンパクトでコスト効率の高い設計が可能になります。
5V 動作と、Peripheral Touch Controller（PTC）、アナログ‑デジタルコンバータ（ADC）、アナログコンパレータなどのアナログペリフェラルを統合した構成により、マイクロチップ (Microchip) PIC32CM PL10 MCU はより堅牢でノイズ耐性に優れています。
特徴
- 1.8V 〜 5.5V の電源電圧範囲で、最大 25MHz で動作する Arm Cortex‑M0+ コア
- 最大128KBフラッシュ、16KBSRAM
- 20、28、32、64ピンパッケージ
- 最大29の自己静電容量チャンネルをサポートしているPTC
- MVIO
- 3x シリアル通信インターフェイス（SPI、I2C、USART）
- 4チャンネルEVSYS
- CCL
- 1つの12ビット差動およびシングルエンドADC
- 3つの16ビットベーシックタイマ / カウンタ（TC）
- 4つのPWMチャンネルを備えた1つの制御用16ビットタイマ / カウンタ（TCC）
- 1つのWatchdogタイマ
- アナログコンパレータ2つ
- 故障検出機能を備えた外部水晶発振器
- 動作電圧: 1.8V～5.5V
- 温度範囲
- 工業用: -40°C～+85°C
- 拡張: -40°C～+125°C
アプリケーション
- 静電容量タッチ
- ノイズの多い環境での家電製品と工業設計
- より大きなMCUまたはMPU向けのコンパニオンMCU
- バッテリ駆動デバイス
ビデオ

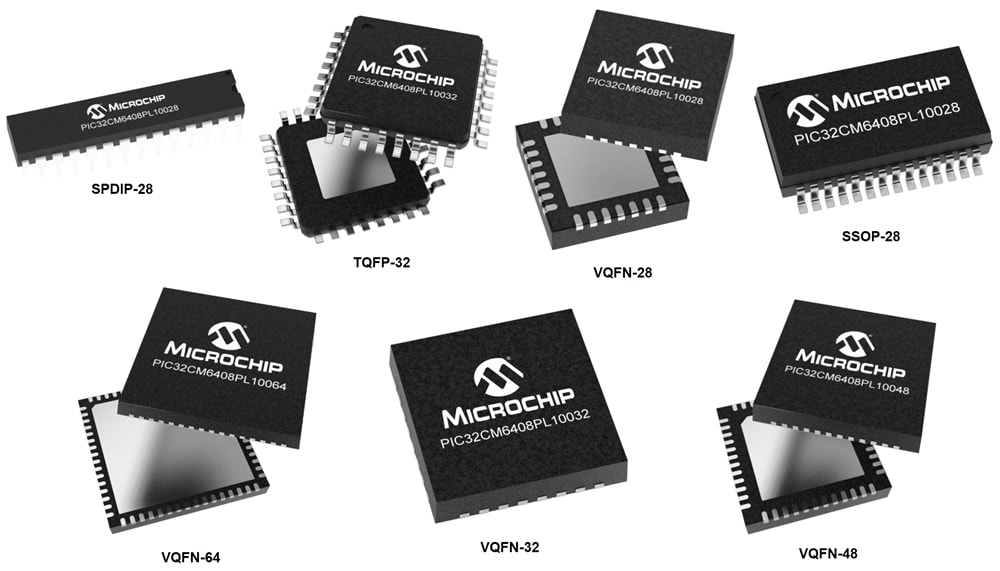

パッケージ

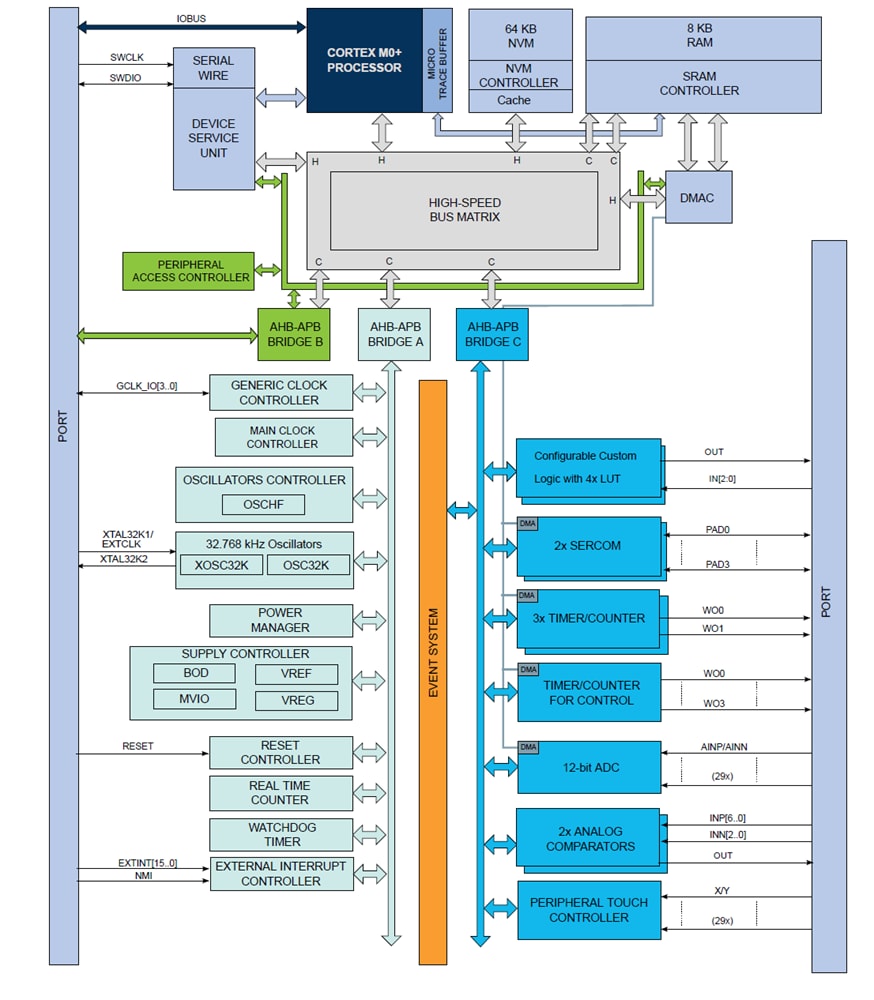

ブロック図
開発ツール
Microchip Technology PIC32CM PL10 Curiosity Nano評価キット
PIC32CM PL10 MCUの評価用ハードウェアプラットフォームで、プログラミングおよびデバッグ機能を搭載しています。
Microchip Technology MPLAB® PICkit™ 5 In-Circuit Debugger/Programmer
携帯性に優れ、すべてのMicrochipコンポーネントの迅速なプロトタイピングと実機に適用できるプログラミングが可能です。
Microchip Technology Curiosity Nanoベース (Click Boards™用) (AC164162)
Curiosity NanoキットとMikroe Click Boards™との間の接続を簡単にするように設計されています。
Microchip Technology EV58G97A Curiosity Nanoエクスプローラボード
マイクロコントローラ周辺機器であるCuriosity Nanoの機能を試したりテストを行うことが可能。
公開: 2026-02-04
| 更新済み: 2026-04-02
