Microchip Technology PIC32CZ CA70/MC70 マイクロコントローラー

Microchip Technology PIC32CZ CA70/MC70 マイクロコントローラは、倍精度演算を高速に実行する浮動小数点ユニット (FPU) 内蔵の高性能32ビットArmCortex®-M7プロセッサを搭載しています。このMCUは、最大300MHzで動作し、最大2048Kbytesのフラッシュおよび最大512KbytesのマルチポートSRAMを補完します。これは、コアの高度DSP機能を活用した構成可能な命令とデータ密結合メモリです。

Microchip PIC32CZ CA70/MC70 マイクロコントローラは、IEEE1588をサポートする10/100 Ethernet MAC、HHY内蔵のHS USBインターフェイス、デュアルCAN-FD、QSPI、CMOSイメージセンサインターフェイス、MediaLB、TDM/^I2S（SSC）、複数のシリアルインターフェイス、内蔵ハードウェア暗号化（TRNG、AES-256、SHA-256）エンジンを備えています。

MPLAB^® X IDE、 MPLAB Harmony がサポートしています。

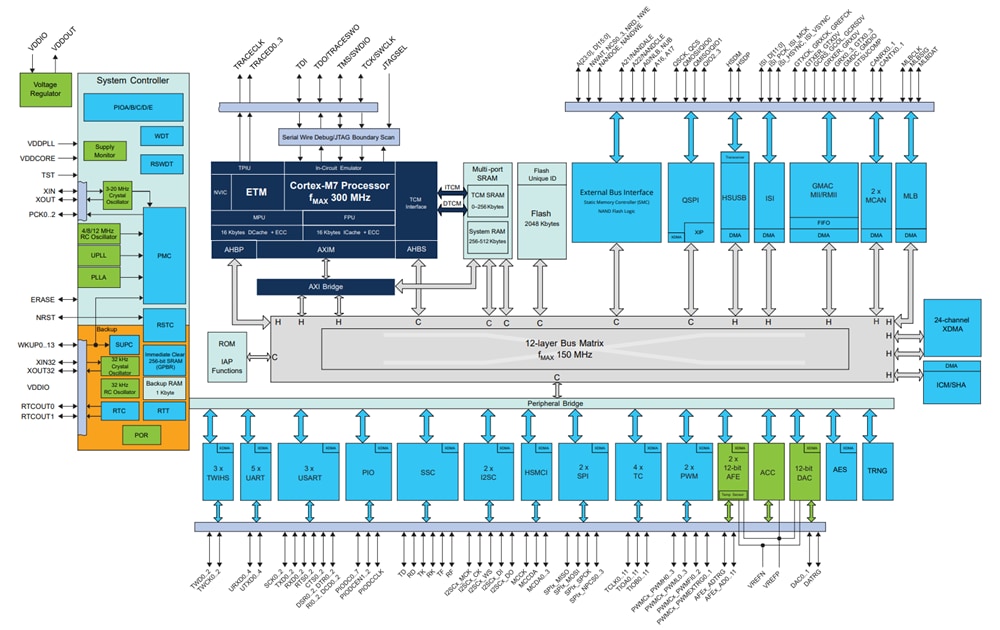

特徴

使用条件
- 2.5V～3.6V、-40°C～+85°C、DC～300MHz
- 2.5V～3.6V、-40°C～+105°C、DC～300MHz
AEC - Q100 Grade 2（-40°C～ +105°C）認定
コア
- 最大300MHzで実行するArm Cortex-M7
- 16KBのIキャッシュおよび16KBのDキャッシュ（エラーコード訂正（ECC）搭載
- 単精度・倍精度HW浮動小数点ユニット（FPU）
- 16領域のメモリ保護ユニット (MPU)
- DSP命令、Thumb^®-2命令セット
- トレースポートインターフェイスユニット（TPIU）をはじめとする命令トレースストリームに対応する組込トレースモジュール（ETM）搭載
メモリ
- ユーザー定義データ用の一意の識別子とユーザー署名が備わった2048KB組み込みフラッシュ
- 最大512KBの組み込みマルチポートSRAM
- 最大256KB密結合メモリ（TCM）
- アプリケーション内プログラミング（IAP）ルーチンが備わった16KB ROM
- オンザフライ・スクランブリングによるSRAM、PSRAM、LCDモジュール、NOR、NANDフラッシュをサポートしている16ビット静的メモリコントローラ（SMC）が搭載されている外部バス・インターフェイス（EBI）(オプション) 1台
暗号化
- 真の乱数発生器（TRNG）
- AES：256ビット、192ビット、128ビットキーアルゴリズム、FIPS PUB-197仕様に準拠
- 整合性チェックモニタ（ICM）は、セキュアハッシュアルゴリズムSHA1、SHA224、SHA256をサポート
システム
- シングル電源動作用の組み込み電圧レギュレータ
- 安全な動作のためのパワーオンリセット（POR）、ブラウンアウト検出器（BOD）、デュアルウォッチドッグ
- グレゴリオ暦モードに対応するRTC、低電力モード時に波形生成
- 32.768kHzの水晶周波数変動を補償するRTCカウンタ較正回路
- 32ビット低消費電力リアルタイムタイマ（RTT）
- 温度センサ
- デュアルポート24チャンネルセントラルDMAコントローラ（XDMAC）x1
シングルまたはデュアル電源機能のパワーマネジメント
クロック管理
- 故障検出機能を備えた3MHz～20MHzメイン発振器での水晶またはセラミック共振器発振器、USB動作に必要な12MHzまたは16MHz、RTCまたはデバイスクロック用の低消費電力32.768kHz（オプション）
- 12MHzデフォルト周波数が備わった高精度メインRC発振器
- 低消費電力モード・デバイス・クロック（SLOW_CLK）の電源として機能する32.768kHz水晶発振器または低速RC発振器
- システムクロック用の500MHz PLL 1個
- USB高速動作用の480MHz PLL 1個
低消費電力機能
- RTC、RTT、ウェイクアップロジックが有効になっているバックアップモードにおいて、低消費電力スリープ、待機、バックアップモードで最低1.1μAまでの一般的な電力消費が備わっています。
- 超低消費電力RTCおよびRTT
- 専用レギュレータが搭載された1KBのバックアップRAM（BRAM）

通信インターフェイス
- イーサネットMAC（GMAC）1つ（オプション）
  - 専用DMA搭載MIIおよびRMIIでの10/100Mbps
  - IEEE^® 1588：PTPフレームサポート
  - IEEE 802.1ASタイムスタンプ・サポート
  - IEEE 802.1Qavクレジットベースのトラフィックシェーピングハードウェアサポート
  - 802.3azのエネルギー効率に優れたサポート
  - イーサネットAVBサポート
- USB 2.0デバイス/Miniホスト高速（USBHS）@480Mbps、4KB FIFO、最大10個の双方向エンドポイント、専用DMA
- 12ビットITU-R BT601/656イメージセンサインターフェイス（ISI）
- フレキシブルデータレート（CAN-FD）、SRAMベースのメールボックス、タイムトリガーおよびイベントトリガー伝送を備えた、最大2つのホストコントローラーエリアネットワーク（MCAN）
- MediaLB®デバイス（オプション）、3線式モード、最大1024x Fs 速度、MOST25およびMOST50ネットワークをサポート
- 最大3x USART：LIN、ISO7816、IrDA^® 、RS-485、SPI、Manchester, Modem、LON (USART1のみ) モードをサポート
- SleepWalking™をサポートする最大5個の2線式UART
- 最大3x（^I2C互換）2線式インターフェイス（TWIHS）：SleepWalkingサポート
- クワッドI/Oシリアル・ペリフェラル・インターフェース（QSPI）、最大256MBフラッシュ・インターフェース、eXecute-in-place（XIP）およびオンザフライ・スクランブル機能付き
- 最大2つのシリアル・ペリフェラル・インターフェイス（SPI）
- 1x 同期シリアルコントローラ（SSC）：^I2S、TDMをサポート
- 最大^2xIC間サウンドコントローラ（I2SC）
- 高速マルチメディアカードインターフェイス（HSMCI）（SDIO/SDカード/e.MMC）1台（オプション）
タイマ/出力コンペア/入力キャプチャ
- キャプチャ、波形、比較、PWMモード、PWMモード、コンスタントオンタイム、直交デコーダ・ロジック、ステッパ・モータ用の2ビット・グレイアップ/ダウン・カウンタが搭載された4つの3チャンネル16ビット・タイマ/カウンタ（TC）
- 相補出力、デッドタイムジェネレータ、モータ制御用のPWMあたり8つの障害入力、力率補正（PFC）を管理するための2つの外部トリガ、DC-DC、照明制御を備えた2つの4チャンネル16ビットPWM
先進のアナログおよびタッチ機能
- 差動入力モードとプログラマブル・ゲイン・ステージで最大24チャンネルをサポートし、最大1.7Mspsでデュアル・サンプル・アンド・ホールド（S&H）を実現し、オフセットおよびゲイン・エラー補正機能を搭載したアナログ・フロントエンド・コントローラ（AFEC）2つ
- 差動およびオーバーサンプリングモードが備わった12ビットで最大2チャンネルの1Msps/チャンネルデジタルアナログコントローラ（DAC）1台
- 柔軟性に富んだ入力選択、選択可能な入力ヒステリシスが備わったアナログコンパレータコントローラ（ACC）1台
I/O
- 外部割り込み機能（エッジまたはレベル感度）、デバウンシング、グリッチフィルタリング、オンダイ直列抵抗終端が備わった最大114のI/Oライン
- パラレル入力/出力コントローラ（PIO）x5
