Microchip Technology PIC32MX 32ビットマイクロコントローラ
Microchip Technology PIC32MX 32ビットマイクロコントローラ（MCU）は、32ビットの性能に大容量メモリ構成と低コストの豊富な統合周辺機器セットを組み合わせ、シンプルな汎用組み込み制御からより高度なオーディオ、接続、グラフィカル組み込みアプリケーションに至るまで、組み込みアプリケーションのスペースに対応できます。
特徴
- 最大120MHzで150DMIPSのMIPS32 M4K®コア
- 最大4つのオーディオ処理およびプレイバック用SPI/I2Sインターフェイス
- USBデバイス/ホスト/OTG
- 産業/車載アプリケーション向け1MbpsビットレートのCAN 2.0B
- グラフィックスまたは外部メモリ用の強化パラレルマスターポート（PMP）
- mTouch®容量性タッチボタンとスライダをサポート
- 5つのUART、3つのアナログコンパレータ、2つのI2C™バス
- 10ビット、1Msps、最大48チャンネルADC
- ペリフェラルピンセレクト（PPS）による機能のリマッピング
- 温度範囲: -40°C～105°C
ビデオ
PIC32MX1/MX2/MX5シリーズ
Microchip Technology PIC32MX1、PIC32MX2、PIC32MX5マイクロコントローラには、低コストで豊富な周辺機器セットが備わっており、複雑なコードや高レベルの機能統合を必要とする広範な組み込み設計を対象としています。これらのMCUは、最大50MHz/83 DMIPS性能が備わっており、最大512KBフラッシュと64KB RAMオプションを提供します。これらのMCUは、SPI/I2S™、mTouch®容量性タッチセンシング、強化されたパラレル・マスターポート（PMP）、DeviceNet™のアドレス指定に対応のコントローラ・エリア・ネットワーク（CAN）2.0B、10ビット、1Msps、48チャンネル・アナログ・デジタル・コンバータ（ADC）、フルスピードUSB 2.0デバイス/ホスト/OTGモジュールといったさまざまな機能を誇っています。データスループットを最大限に高めるために、各MCUには、4つの汎用ダイレクトメモリアクセス（DMA）コントローラと2つの専用DMAコントローラが、各CANとUSBモジュールに搭載されています。
特徴
- MIPS32 M4K Core with up to 50MHz/83DMIPS
- Up to four SPI/I2S interfaces for audio processing and playback
- Up to five UARTs, three analog comparators, and two I2C buses
- CAN 2.0B with 1Mbps bit rates for industrial/automotive applications
- USB device/host/OTG
- Enhanced PMP for graphics or external memory
- 10-bit, 1Msps, up to 48-channel ADC
- PPS allows function remapping
- −40°C to 105°C temperature range
PIC32MX1/MX2 XLPシリーズ
Microchip Technology PIC32MX1およびPIC32MX2 eXtreme低消費電力（XLP）マイクロコントローラは、より低い動作、スリープ、ディープ・スリープ電流で性能を向上させています。これらのデバイスは、最大72MHz/116DMIPSで実行され、128K/32K、256K/64Kフラッシュ/RAMオプションを実現しています。PIC32MX1およびPIC32MX2 XLP MCUは、オーディオコーデック用の2つのSPI/I2Sインターフェイス、mTouch容量性タッチ・センシング、グラフィックスまたは外部メモリ用8ビット・パラレル・マスターポート（PMP）、最大13チャネルをサポートする1Mspsアナログ・デジタル・コンバータ（ADC）、フルスピードUSB 2.0デバイス/ホスト/OTGといった、豊富な統合周辺機器を誇っています。これらのMCUは、ソフトウェアおよびツールと結合されており、接続、グラフィックス、Bluetooth®対応デジタルオーディオ、および汎用埋込制御での製品ローンチに対応しています。
• Microchip Technology PIC32MX1/MX2超低消費電力 (XLP) マイクロコントローラのデータシート
特徴
- MIPS32 M4K core at 72MHz
- XLP sleep and deep sleep operating modes
- Two SPI/I2S interfaces for audio processing and playback
- Analog comparators, UARTs, PMP, and I2C
- USB device/host/OTG
- 10-bit, 1Msps, 13-channel ADC
- PPS for digital pin remapping
- −40°C to 105°C temperature range
PIC32MX3/MX4シリーズ
Microchip Technology PIC32MX3およびPIC32MX4マイクロコントローラには、低コストでの32ビット性能、メモリ、統合周辺機器の完璧な組み合わせが備わっています。これらのデバイスは、最大120MHz/150 DMIPSで実行し、64K/16K、128K/32K、256K/64K、512K/128Kフラッシュ/RAMオプションを提供します。PIC32MX3およびPIC32MX4 MCUは、オーディオコーデック、mTouch®容量性タッチ検知、グラフィックスまたは外部メモリ用8ビットパラレルマスタポート（PMP）、オンボード28チャンネル、1MSPSアナログデジタルコンバータ（ADC）、ならびにフルスピードUSB 2.0デバイス/ホスト/OTGを対象に、2つのSPI/I2Sインターフェイスを始めとする豊富な統合周辺機器を誇っています。これらのデバイスは、ソフトウェアおよびツールと結合されており、接続、グラフィックス、Bluetooth®対応デジタルオーディオ、および汎用埋込制御での製品ローンチに対応しています。
特徴
- MIPS32 M4K core at 120MHz/150DMIPS
- Two SPI/I2S interfaces for audio processing and playback
- Analog comparators, UARTs, PMP, and I2C
- USB device/host/OTG
- 10-bit, 1Msps, and 28-channel ADC
- PPS for digital pin remapping
- −40°C to 105°C temperature range
PIC32MX5/MX6/MX7シリーズ
Microchip Technology PIC32MX5、PIC32MX6、PIC32MX7マイクロコントローラには、内蔵型10/100MbitイーサネットMAC、業界をリードする接続性、周辺機器オプションが備わっており、開発者は組み込み接続ベースのアプリケーションを構築できます。これらのMCUは、アプリケーション開発を加速させるソフトウェア・ソリューションを特徴とするMPLAB Harmony統合ソフトウェアフレームワークによって完全にサポートされています。
特徴
- 80MHz/105DMIPS performance
- Up to 512KB Flash and up to 128KB RAM
- Integrated 10/100Mbps Ethernet MAC
- Dedicated DMA interface for direct access to the entire system RAM
- Industry-standard RMII/MII interface to PHY
- Pre-programmed MAC address
- Full speed USB, CAN 2.0B
- Rich peripheral set
開発ツール
Microchip Technology DM320105 PIC32MX274 XLPスターターキット
高性能PIC32MX274 MIPS MCUを備えた32ビット開発プラットフォームです。
Microchip Technology TCHIP005 ChipKIT® Lenny開発ボード
デバイスの32ビットマイクロコントローラによって提供されているArduino Leonardoの複数の機能が搭載されています。

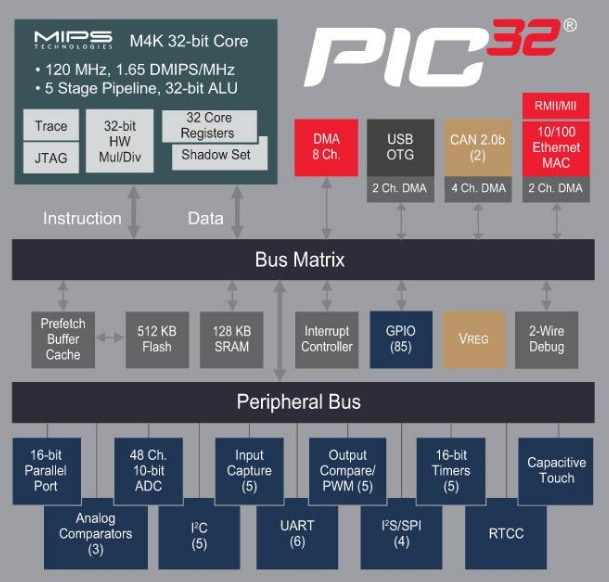

Block Diagram
