Microchip Technology PIC32MZ W1システムオンチップ (SoC)

Microchip Technology PIC32MZW1システムオンチップ(SoC) は、MIPS M-Classコア、堅牢な接続性、ソフトウェア開発用の2MBメモリを備えた高性能Wi-Fi MCU SoCです。PIC32MZ2051-W1は、強力なコアと共に、2.4GHz 802.11 b/g/n無線モードをサポートする業界トップクラスの接続性を提供します。これらのデバイスは、イーサネット、USB、ADC、CVDタッチボタン、CANなど、豊富なペリフェラルが特徴です。

特徴

無線インターフェイス
- PHY
  - IEEE® 802.11 b/g/n WLANリンク
  - 20MHzチャンネル帯域幅の単一空間ストリーム
  - パワーアンプ(PA) 、低ノイズアンプ(LNA) 、トランスミッタ/レシーバ(TX/RX)スイッチの外部FEMサポート
  - 2.4GHz (2,400MHz ~ 2,483.5MHz) ISM帯域
- MAC
  - インフラBSS STAモード
  - Soft-APモード機能性
  - アクティブおよびパッシブスキャニング
  - 温度および電圧に対する送信電力制御のサポート
- セキュリティ
  - WPA3パーソナル(SAEとPMF-802.11w)
  - WPA互換性とPMFのオプションを備えたWPA2パーソナル
  - WEP
- ハーモニー・ネットワーキング
  - MPLAB®ハーモニーv3 TCP/IPスタックのOut-of-boxサポート
  - 対称/非対称の暗号化加速度を備えたTLS v1.2
- Wi-Fi省電力モード
  - 無線スリープモード(WSM)
  - 無線ディープスリープモード(WDS)
- Wi-Fiタイムスタンプのサポート
200MHz、MIPS32® M-Classマイクロプロセッサコア
- 16KB Iキャッシュ、16KB Dキャッシュ
- 最適な組み込みOS実行のための固定マッピング変換(FMT) ベースのMMU
- microMIPS™モードにより、コードサイズが最大35%まで小さくなる
- DSP強化コア
  - 4つの 64ビットアキュムレータ
  - シングルサイクルMAC、飽和および分数演算
- コード効率の高い(Cおよびアセンブリ)アーキテクチャ
オンチップのフラッシュとSRAM
- PIC32MZ1025W104
  - フラッシュプログラムメモリ：1MB
  - ブート・プログラムフラッシュ：64KB
  - SRAM(プログラムとデータ) ：256KB
  - データバッファ(DBF) ：64KB
  - ペリフェラルの専用バッファ
- PIC32MZ2051W104
  - フラッシュプログラムメモリ：2MB
  - ブート・プログラムフラッシュ：128KB
  - SRAM (プログラムとデータ) ：512KB
  - データバッファ(DBF) ：128KB
電源管理とシステム回復
- 低電力モード (ドリーム、スリープ、ディープスリープ、極端なディープスリープ)
- コンテキストSRAM：8KB(低電力モードでコンテキスト・ストレージ用)
- ディープスリープモード
  - 32x セマフォ・レジスタ(32ビット幅) (コンテキスト・ストレージ用)
  - 消費電流: 1.9µA (標準)
- PIC32MZ W1 SoCは、極端なディープスリープモードで、次の消費電流値をコンテキスト・ストレージに格納するために32ビットのセマフォ・レジスタを使用
  - PIC32MZ1025W104132の場合、0.71µA (標準)
  - PIC32MZ2051W104132の場合、1.06µA (標準)
- 統合パワーオンリセット (POR) 、ブラウンアウトリセット (BOR) 、ゼロ電力消費BOR (ZPBOR) 、プログラム可能な低電圧検出 (PLVD)
- 二次発振器とフェイルセーフクロック
- 速い電源投入と電圧低下からの回復
セキュリティ
- ハードウェア加速セキュリティモード (内蔵DMAサポート付き)
- データの暗号化/復号化と認証 (AES、3DES、SHA、MD5、HMAC) 用の真の乱数発生器(TRNG) を備えた暗号化エンジン
- AESモード
  - 電子コードブック (ECB)
  - 暗号ブロックチェーン (CBC)
  - カウンタモード(CTR)
  - 暗号フィードバックモード(CFB)
  - 出力フィードバックモード(OFB)
  - ガロア/カウンタモード(GCM)
- 以下をサポートするハードウェア加速公開キー暗号化：
  - 16-DSP乗算器構成
  - 256ビットECC／ECDH／ECDSA／Curve25519
  - 256ビットEd25519
  - 512ビットのECC／ECDH／ECDSA生成

クロック管理
- 40MHz１次発振器(POSC)
- 32.768kHz２次発振器(SOSC)
- パワーアップタイマ(PWRT) と発振器起動タイマ(OST)
- フェイルセーフクロックモニタ (FSCM)
- オンチップのクロックソース
  - 8MHz速いRC (FRC)発振器
  - 32.768kHz低電力RC (LPRC)発振器
- プログラム可能なPLLと発振器クロックソース
- 独立したWatchdogタイマ (WDT) 、デッドマン・タイマ (DMT) 、独立したディープスリープWatchdogタイマ
- 速いウェイクアップと起動
- 外部デバイスに対して正確な基準クロックをサポート
ダイレクトメモリアクセス(DMA)
- 8xチャンネル(自動データサイズ検出機能付き)
- プログラム可能な32ビット巡回冗長性検査 (CRC)
高度なアナログ12ビットADCモジュール
- 2つのサンプル＆ホールド(S&H)回路を備えた2つのMSPS (1つは専用、1つは共有)
- アナログ入力チャンネル：最大20個
- スリープおよびアイドルの動作モード
- 複数のトリガソース
- 2つのデジタルコンパレータと2つのデジタルフィルタ
- 最大18個のタッチボタンと1つの駆動シールドを備えた自己容量タッチインターフェイスをサポート
通信インターフェイス
- 最大2つのCANモジュール (CANとCAN-FD) (2.0B アクティブとDeviceNet™アドレッシングサポートにより)
- 最大3つのUARTモジュール(最大速度は10Mbps) 、RS-232、RS-485、LIN 2.1、IrDAプロトコルをサポート
- 1つのイーサネットMACモジュール (10/100Mbps) (RMIIインターフェイスと専用DMA搭載)
  - IEEE 1588高精度時間プロトコル(PTP)
  - Wi-Fiとイーサネット間の時間同期のサポート
- 最大2つの SPI (4線式) モジュール(最大速度は40MHz)
- 追加のSPIモジュールとしてSQIを構成可能な(60MHz)
- 専用 DMA を備えたフルスピードUSB 2.0 OTGインターフェイス１個
- 2つのI²C（最大1Mボーレート）、およびSMBus対応
タイマ／出力比較／入力キャプチャ
- 7つの16ビットまたは最大3つの32ビットタイマ／カウンタ
- 4つの出力比較 (OC) モジュール
- 4つの入力キャプチャ (IC) モジュール
- 低電力・高精度リアルタイムクロックとカレンダー (RTCC)
入力/出力
- すべてのI/Oピンで大電流ソース/シンク(最大25mA)
- 構成可能なオープンドレイン、プルアップ、プルダウン、スルーレート制御
- すべてのI/Oピンで外部の割り込み
- 機能リマップを有効にするペリフェラルピン選択(PPS)
- 最大62個のGPIOピン
複雑なシーケンスをスケジュールするための8ビットユーザーコマンドを備えたペリフェラル・トリガ・ジェネレータ(PTG)
クラス B安全ライブラリのサポート、IEC 60730
デバッガ開発のサポート
- 回路内およびアプリケーション内のプログラミング
- 4線式MIPS®拡張JTAGインターフェイス
- 無制限のソフトウェア: 8つの命令と4つのデータ複合ハードウェア・ブレークポイント
- IEEE 1149.2互換 (JTAG) バウンダリ・スキャン
- iFlowtrace機能性のサポート: iFlowTraceメッセージのオフチップバッファリング

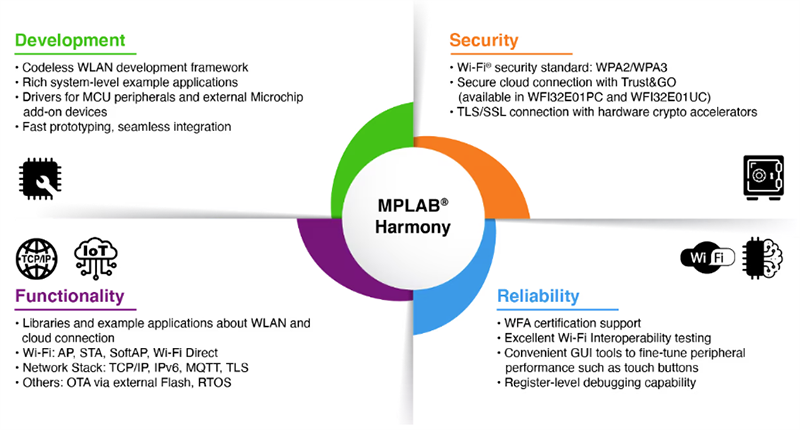

ソフトウェアとツールのサポート
- C/C++コンパイラ(ネイティブDSP/フラクショナル搭載)
- MPLAB®ハーモニー統合ソフトウェアフレームワーク
  - TCP/IP、USB、グラフィックス、mTouch™ミドルウェア
  - MFiとAndroid™
  - RTOS カーネル: Express Logic ThreadX、FreeRTOS™、OPENRTOS®、Micriµm®μC/OS™、およびSEGGER embOS®
- OTA (over-the-air) およびOTH (over-the-host) のFirmWareアップデート・モードをサポート
2行132ピンDQFNパッケージ、10mm x 10mm x 0.9mm
動作電圧範囲: 2.97V～3.63V
動作周波数範囲 DC～200MHz
動作温度範囲：-40°C～+85°C
