Microchip Technology PL460-EK評価キット
Microchip Technology PL460-EK評価キットには、PLC信号増幅段が組み込まれているPL460モデムをはじめとするXplained PRO拡張ボードが搭載されています。PL460-EKは、全体的な部品表を削減し、レイアウトを簡素化し、モデム設計を容易にする高度に統合されたソリューションです。
PL460は、外付けMicrochipホストデバイスで駆動することを意図しており、ホスト側でのさらなる柔軟性を発揮します。Microchipホストデバイスは、モデムが動作する前およびモデムを制御する前にPL460で適切なPLCプロトコルファームウェアをロードします。
PL460-EKは、EK/DB、SAM4CMx-DBファミリ、SAME70-Xplained、SAMG55-XplainedボードのPIC32CXMTファミリを対象としたクライアントコンパニオンボードです。これらのボードにはすべてXplained PRO（ホスト）コネクタが搭載されており、PL460-EKにはそれに応じてXplained PROコネクタ（クライアント）があります。
特徴
- 狭帯域電力線通信（PLC）用のプログラマブル・モデムであるPL460が搭載されており、500kHz以下の周波数帯域で任意のPLCプロトコルを実行できます。
- 組み込みPLCドライバでメイン伝送ブランチを使用してFCC帯域でPLCマルチバンド構成を実装し、ディスクリート部品で補助伝送分岐を使用してCENELEC A帯域を実装する
- ボードには、1つはXplained PROヘッダコネクタ（J2）から、もう1つはDCジャックコネクタ（J4）からの２つの異なる電源が必要
- 他のボードとインターフェイス接続するクライアントXplained PROヘッダコネクタ（J2）
キット内容
- 1x PL460-EKボード（エンクロージャ）
- 1x電源アダプタ（AC/DC）15VDC（交換可能プラグ搭載）
関連製品
Microchip Technology PL460プログラマブル狭帯域PLCモデム
500Khz以下の周波数帯域で任意のPLCプロトコルを実行するように構築されています。
ボードの概要

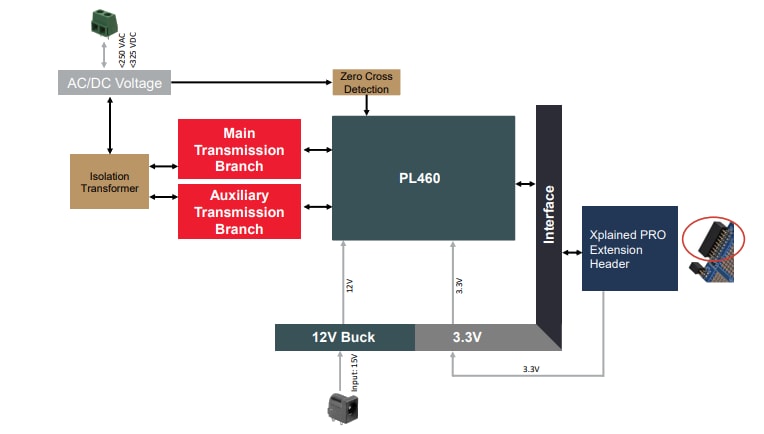

ブロック図
