Mikroe MIKROE-3021 BarGraph 2 Click

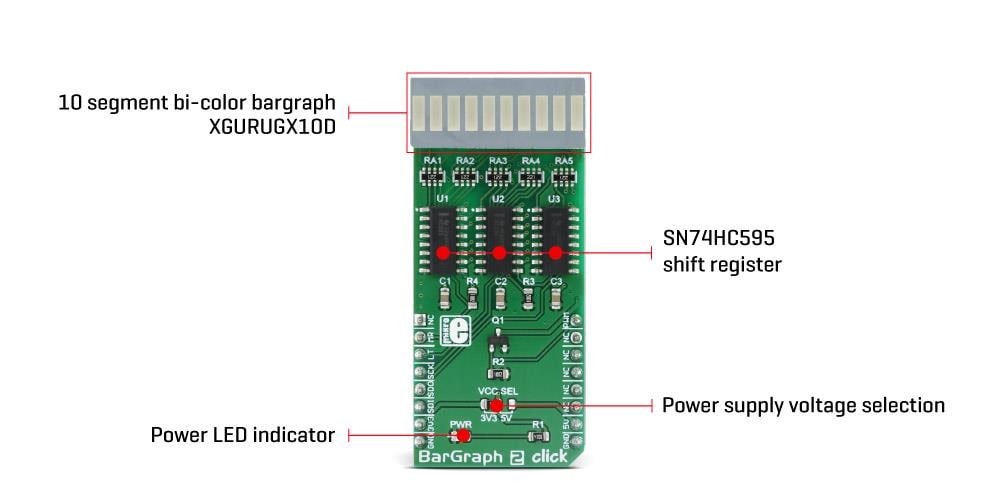

MikroElektronika MIKROE-3021 BarGraph 2 Clickは、10-segment display clickで、クリーンな視覚的フィードバックを行う高品質マルチカラーLEDディスプレイが搭載されています。BarGraph 2 clickは、3台の74HC595レジスタ、8ビット・シリアル入力、およびパラレル出力シフト・レジスタ（出力ラッチ搭載）で構成されています。74HC595レジスタは、XGURUGX10DセグメントBarGraphアレイを駆動します。これらの74HC595レジスタには、必要なデータのクロッキングが可能になる個々のクロック・ラインがあるDタイプの内部ストレージ・レジスタが備わっています。XGURUGX10D BarGraph LEDアレイは、コモン・カソード・タイプのディスプレイで、LEDセグメントの調光が可能になります。このBarGraph LEDアレイは、BarGraphディスプレイの輝度を変更する可能性を生み出します。
