Molex Squba 1.8mm/3.6mm密閉型電線対電線コネクタ
Molex Squba密閉型電線対電線コネクタは、1.80mmおよび3.60mmの密閉型電線対電線接続システムを提供します。Squbaシリーズは、IP68 NEMA定格を備え、6A（1.8mm）または14A（3.6mm）の電流を供給し、スペースに制約のあるさまざまなアプリケーションで信頼性の高い電力を供給します。これらのMolex Squba 2～10極密閉コネクターは、保護された薄型のポジティブラッチと保護端子チャンネル付き密閉キャップを提供します。一次ロックは30Nの端子保持を可能にします。ラップアラウンド絶縁クリンプは、シールのパンクに対する安全性を提供します。Squbaシリーズには、過酷な条件下でシールを保護するウェザーキャップが含まれています。
特徴
- 保護された薄型ポジティブラッチ
- 小型サイズ
- 実績のある密閉部品（IP68 NEMA定格を実現）
- 保護端子チャンネル付きシールキャップ
- シールのパンクから保護するラップアラウンド絶縁クリンプ
- 一次ロックにより30Nの端子保持が可能
- シールのパンクを防ぐクリーンボディ端子
アプリケーション
- 消費者
- 屋外照明
- 空調設備
- セキュリティシステム
- 商用車
- バギー
- 船舶用アンダーダッシュ配線
- 照明
- 産業用ロボット
- ロボット工学
- 産業用機械・モータ
- 食品加工機器/プラント
- 液体ディスペンサ
仕様
- 1.80mmおよび3.60mmピッチ
- 最大電圧125V
- 最大電流6.0A
- 10mΩ接触抵抗
- <5mA 耐電圧
- 100MΩ絶縁抵抗
- IP68等級

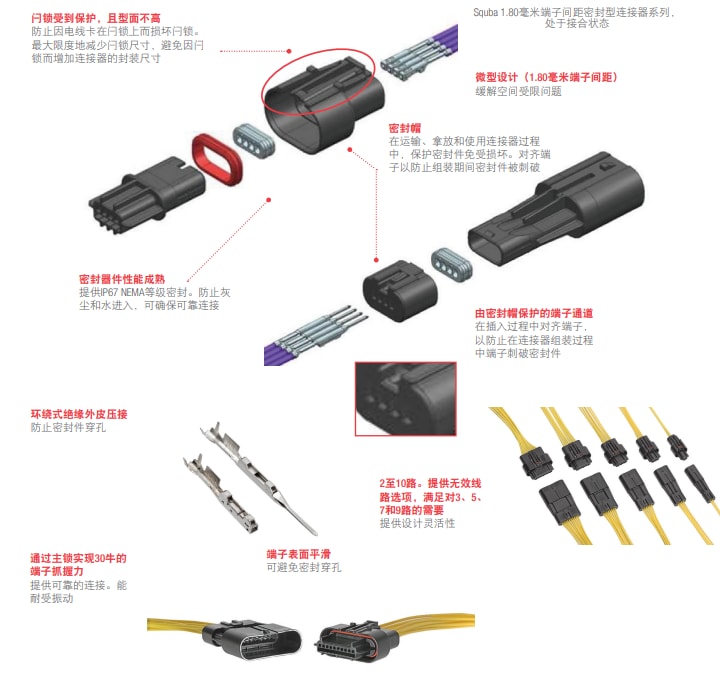

コネクタ各部名称付記図
