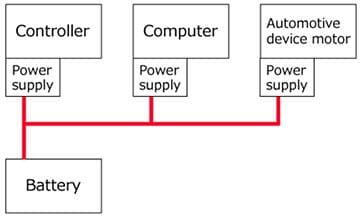

Murata ノイズ抑制: 車両の電源回路

騒音状態の調査

初期のノイズ状態が検証され、ノイズの種類が絶縁されました。

ノイズは次の3つのパターンに対して測定されました（下の図1):
•伝導ノイズ(150kHz ～ 108MHz)
•放射ノイズ(150kHz ～ 30MHz)
•放射ノイズ(30kHz ～ 300MHz)

ノイズ対策を講じないノイズ状況の確認

調査1

問題のあるノイズの伝導モード(1)
問題のある伝導ノイズの伝導モード（コモンモードまたは通常モード）を調査しました。

調査2

問題のあるノイズの伝導モード(2)
問題のある放射ノイズの伝導モード（コモンモードまたは通常モード）も調査しました(150kHz ～ 30MHz帯域）。

調査3

問題のあるノイズの伝導モード(3)
問題のある放射ノイズの伝導モード（コモンモードまたは通常モード）を調査しました(30MHz ～ 300MHz帯域）。

ノイズ抑制方針

ノイズ抑制対策は、調査結果に基づいて以下のように実施されます。

伝導ノイズを抑制する対策
は、通常モードノイズの抑制に焦点を当てて実施しました。
•  電源コネクタの近くにLPFを挿入します。(すべての周波数でノイズを抑制する対策)
[例] インダクタ: LQH5BPZ4R7NT0 +コンデンサ: GCM188R71E105KA49

放射ノイズを抑制する対策
次の方法は、降圧型DC/DCコンバータのノイズ抑制に効果的です。
•  シールドを回路基板に取り付けます。(最大20MHzのノイズを抑制する対策)
•  電源コネクタのすぐ隣にコモンモードチョークコイル(CMCC) を挿入します。(20MHzまたはそれ以上でコモンモードノイズを抑制する対策)
[例] PLT5BPH5013R1SN
•電源コネクタの近くにLPFを挿入します。(20MHzまたはそれ以上で通常モードノイズを抑制する対策）

注: この方法は、伝導ノイズを抑制するために上記の対策とともに採用できます。

対策と効果の概要

次の方法は、降圧型DC/-DCコンバータのノイズ抑制に効果的な対策です。

伝導ノイズを抑制する対策
•   (1) 電源コネクタの近くにLPFを挿入します。(すべての周波数でノイズを抑制する対策)
[例] LQH5BPZ4R7NT0 + GCM188R71E105KA49
•   (2) 電源コネクタの近くにCMCCを挿入します。(10MHzまたはそれ以上でノイズを抑制する対策)
[例] PLT5BPH5013R1SN

放射ノイズを抑制する対策
•   (3) シールドを回路基板に取り付けます。(最大20MHzまでのノイズを抑制する対策)
•   (4) 電源コネクタのすぐ隣にCMCCを挿入します。(20MHzまたはそれ以上でノイズを抑制する対策)
•   (5) 電源コネクタの近くにLPFを挿入します。(20MHzまたはそれ以上でノイズを抑制する対策）

注: 計測値（4）と（5）は、上記（1）と（2）と一緒に使用できます。

使用されているノイズ抑制部品

        •チップインダクタ- LQH5BPZシリーズ
•コモンモードチョークコイル- PLT5BPHシリーズ 注：さらに効果的な対策が必要な場合は、 PLT10HHシリーズといった他のコモンモードチョークコイルも検討してください。
•積層セラミックコンデンサ- GCM18シリーズ
