Murata Type 2LL Wi-Fi®/BLUETOOTH®/802.15.4モジュール
Murata 超小型 Type 2LL Wi-Fi®/Bluetooth®/802.15.4モジュールは、NXP IW610G コンボチップセットをベースにした小型で高性能のモジュールです。このチップセットには、Wi-Fi 802.11a/b/g/n/ac/ax HE20およびBluetooth 5.4 Low Energyが組み合わされており、Wi-Fiで802.15.4最大114.7Mbps PHYデータレートおよびBLEで2Mbps PHYデータレートが備わっています。
Wi-Fiは、SDIO v3.0 DDR50インターフェイスをサポートしています。他方、Bluetoothセクションは、高速4-wire UARTインターフェイスおよびPCM (オーディオデータ用）を促進します。802.15.4セクションは、SPIインターフェイスに対応しています。
Type 2LLには、高度に強化された共同共存ハードウェアメカニズムとアルゴリズムが採用されており、Wi-Fi、Bluetooth、802.15.4コラボレーションを最大限の性能を目的に最適化できます。
IEEE 802.11axモードでは、Wi-Fi動作は、データレートを対象とした20MHzチャンネルでMCS0-MCS9 (最大256QAM)のレートを支援します。
Murata超小型Type 2LL Wi-Fi/Bluetooth/802.15.4モジュールは、極めて小型のシールドフォームファクタに格納されており、IoTアプリケーション、ハンドヘルドワイヤレスシステム、ゲートウェイなどのサイズと電力が重視されるアプリケーションに統合できます。
特徴
- 2.4GHzおよび5GHz Wi-FiおよびBluetooth 5.4 low energyおよび802.15.4モジュール
- NXP IW610Gチップセット
- プロセッサなし
- FCC/IC「リファレンス」認証済
アプリケーション
- スマートホーム
- ヘルスケアとウェアラブル
- 産業/ビルオートメーション
- スマートシティ
- 企業向けアプリケーション
- アクセス制御
- 農業
- 防犯カメラ
- オーディオ/ビデオ・アプリケーション
- ドローンとロボティクス
仕様
- 1 × 1、20MHz帯域幅/MCS9、最大114.7Mbps PHYデータレート
- Linux、アンドロイド、フリーRTOSシステム
- 1.8Vおよび3.3Vインターフェイス電圧
- 電源電圧3.14V～3.46V
- 動作温度:-40°C～+85°C
関連モジュール
NXP Semiconductors IW610IoTに最適化されたWi-Fi®6三トライラジオモジュール
Wi-Fi6、BLUETOOTH®Low Energy（LE）5.4、802.15.4無線をコンパクトなソリューションに統合。
ブロック図

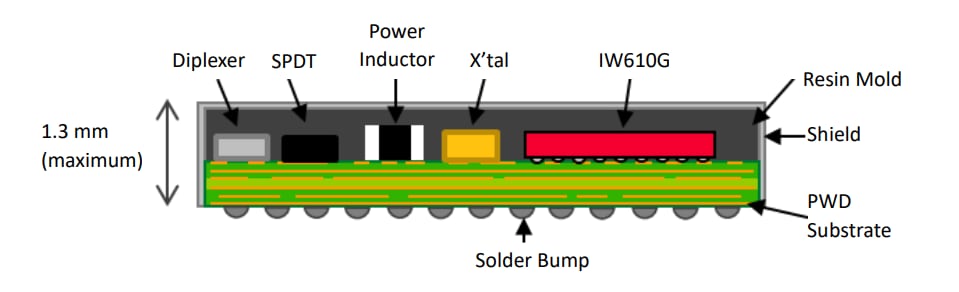

Type 2LLの構造
