Nexperia NCA9547A 8チャンネルI2Cバスマルチプレクサ

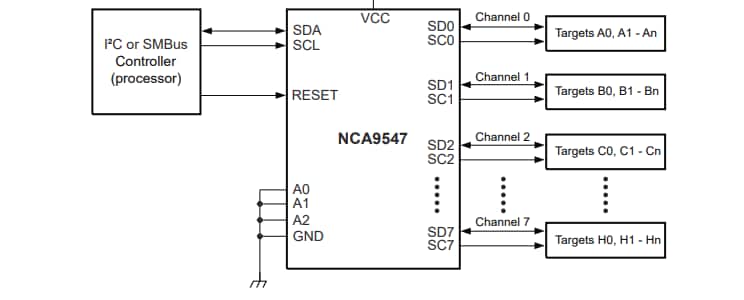

Nexperia NCA9547A 8チャンネルI²Cバスマルチプレクサは、オクタル双方向変換デバイスで、I²Cバスによって管理されています。SCL/SDAアップストリームペアは、8つのダウンストリームペア、またはチャンネルに及んでいます。プログラマブル制御レジスタの内容によって指定された、一度に選択できるSCn/SDnチャンネルは1つのみです。このデバイスは、チャンネルゼロ接続でパワーアップし、そのチャンネルでコントローラと下流デバイス（ターゲット）との間の即時通信が可能になります。

アクティブローリセット入力によって、1つのダウンストリームI²Cバスがロー状態に陥っている位置からNCA9547Aを回復できます。リセットピンをローにすると、I²Cバスステートマシンがリセットされ、チャンネルゼロを除いてすべてのチャンネルを非選択にし、コントローラがバスの制御を取り戻すことができます。

スイッチパスゲートには、V_CC ピンが実装されており、Nexperia NCA9547Aが通過する最大高電圧を制限するために活用できます。この機能によって、各ペアでの異なるバス電圧の使用が可能になり、1.8V、2.5V、または3.3V部品を追加保護することなく5Vパーツと通信できます。

外付けプルアップレジスタは、各チャンネルに必要な電圧レベルを増大させます。I/Oピンは、6V公差です。

特徴

1-of-8双方向変換マルチプレクサ
I²Cバスインターフェイスロジック： SMBus規格との互換性あり
アクティブLOWリセット入力
3本のアドレスピンによって、I²Cバス上に最大8台のデバイスが可能
I²Cバス経由のチャンネル選択、一度に1チャンネル
接続されているチャンネルゼロを除き、すべてのチャンネルを非選択で電源投入
低R_on マルチプレクサ
1.8V、2.5V、3.3V、5Vバス間の電圧レベル変換が可能
パワーアップ時のグリッチがない
ホット挿入に対応

小スタンバイ電流
1.65V～5.5Vの動作電源電圧範囲
6V-tolerant入力
0Hz～400kHzのクロック周波数
ラッチアップ試験は、100mA超のJEDEC標準規格JESD78で実施
TSSOP24およびHWQFN24の2つのパッケージでのご用意
ESD保護:
- HBM ANSI/ESDA/JEDEC JS-001クラス2が2kVを超過
- CDM: ANSI/ESDA/JEDEC JS-002 class C3は1kV超
-40°C～+85°Cと-40°C～+125°Cまで対応
