Nexperia NCA9548A 8チャネルI²Cバス・スイッチ

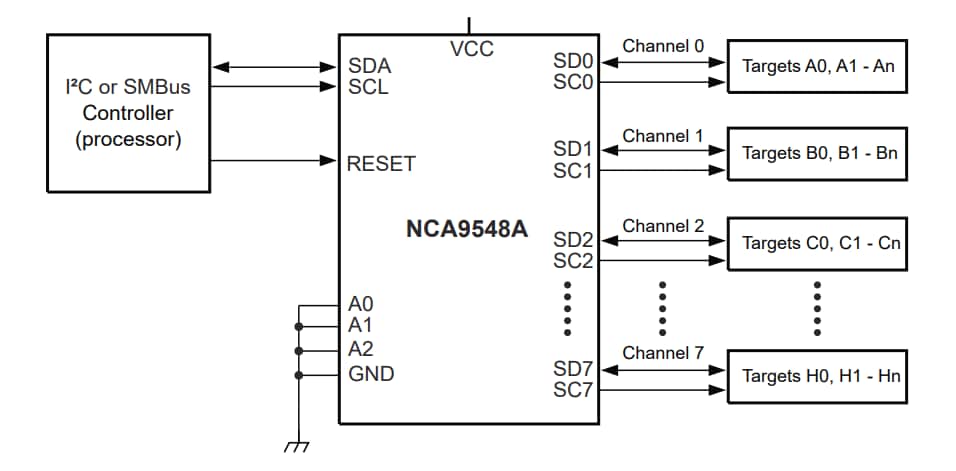

Nexperia NCA9548A 8チャネルI²Cバス・スイッチは、I²Cバス経由で制御されるオクタル双方向変換スイッチです。SCL/SDAアップストリームペアは、8つのダウンストリームペア、またはチャンネルに拡散します。プログラマブル制御レジスタの内容によって、個々のSCn/SDnチャンネルまたはチャンネルの混合を選択できるかどうかが決定されます。

Nexperia NCA9548Aは、アクティブLOWのリセット入力により、下流のI²Cバスの1つがLOW状態でスタックした場合に復旧させることができます。RESETピンをLOWにすると、I²Cバスのステート・マシンがリセットされ、内部のパワーオン・リセット機能と同様にすべてのチャネルの選択が解除されます。

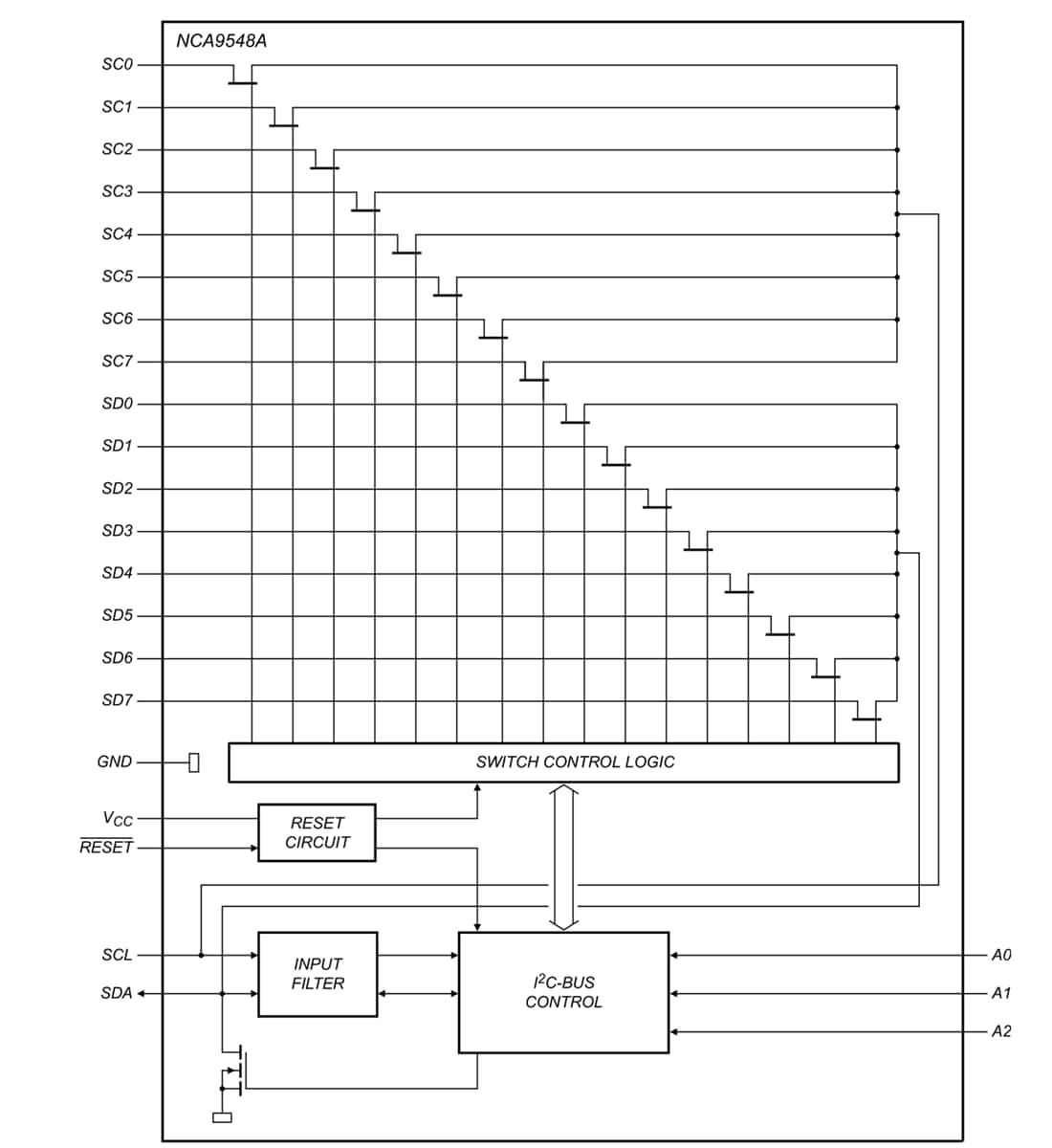

スイッチのパス・ゲートは、V_CCピンを使用して、NCA9548Aが出力する最大電圧を制限できるよう構成されています。これにより各ペアで異なるバス電圧を使用できるようになるため、1.8V、2.5V、または3.3Vの部品が追加の保護なしで5Vの部品と通信することができます。

外付けプルアップレジスタは、各チャンネルに必要な電圧レベルを増大させます。I/Oピンは、6V公差です。

特徴

1-of-8双方向変換スイッチ
SMBus規格適合のI²Cバス・インターフェイス・ロジック
アクティブLOWリセット入力
I²C バス上で最大8つのデバイスの使用を可能にする3つのアドレス・ピン
I²Cバスによるチャネル選択（任意の組み合わせ）
すべてのスイッチ・チャネルが選択解除状態での電源投入
低R_onスイッチ
1.8V、2.5V、3.3V、5Vのバス間での電圧レベルの変換が可能
パワーアップ時のグリッチがない
ホット挿入に対応
小スタンバイ電流

1.65V～5.5Vの動作電源電圧範囲
6V-tolerant入力
0Hz～400kHzのクロック周波数
ラッチアップ試験は、100mA超のJEDEC標準規格JESD78で実施
2つのパッケージはTSSOP24およびHWQFN24
ESD保護:
- HBM ANSI/ESDA/JEDEC JS-001クラス2が2kVを超過
- CDM: ANSI/ESDA/JEDEC JS-002 class C3は1kV超
-40°C～+85°Cと-40°C～+125°Cまで対応
