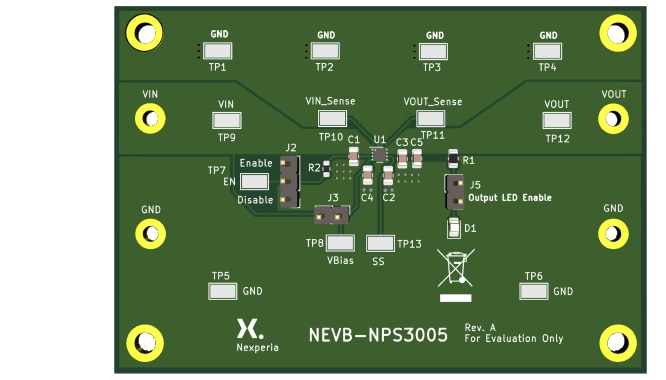

Nexperia NEVB-NPS3005評価ボード

Nexperia NEVB-NPS3005 評価ボードは、NPS3005 負荷スイッチICに基づいています。専用の2層プリント基板は、実質的な接地層が特徴です。プリント基板レイアウトの配線は、連続的な大電流を扱うことができ、テスト中のデバイスの内外に低抵抗経路を供給します。このテストポイントは正確な電圧とR_ON の測定のために、プリント基板上の独立型電圧センシング接続として開発されています。試験結果は、負荷電流によって生成される電圧降下の影響を受けません。

Nexperia NEVB-NPS3005評価ボードには、ソリッド入力と出力接続、便利なテストポイント、堅牢なハンダ付けピンを備えています。INおよびOUTピンのGND、およびテストポイント用の複数の接続端子を使用すると、スコーププローブの便利で簡単な接続が可能になります。

特徴

入力電圧範囲0.5V～5.5V
最大負荷電流6A
クイック出力放電（調整可能）

イネーブルピンは最低1.2Vまでサポート
調整可能なソフトスタート
温度過熱保護（サーマルシャットダウン）

アプリケーション

ソリッドステートドライブ (SSD)
ノートブックとネットブック
タブレットPC
テレコム/ ネットワーキング/ データコム

セットトップボックス
光学モジュール
コンシューマー用電子機器

仕様

入力電圧はテストポイントH2（V_IN）または V_IN1 とV_IN2 、V_IN 経由で0.5Vから5.5Vの範囲で供給
テスト負荷をH3端子とテストポイントV_OUT2（V_OUT）に接続可能で、H1、H5、H6、H7、H8にGNDテストポイントあり
デカップリングコンデンサは、ロードスイッチICの近く、EVBの入力でV_IN に接続。出力についても同様。
イネーブルピン (EN) は、イネーブルピンが終端されていない場合に負荷スイッチを無効にするスマートプルダウン内蔵レジスタを備え、アクティブ負荷スイッチ用にプルダウンレジスタがデカップリングされます。
入力または出力の正確な測定が必要な場合は、V_{IN_Sense} とV_{OUT_Sense} を使用
J5をまたいで短絡ジャンパを配置してLEDインジケータをイネーブルできます。V_OUT が2Vを超えるとLEDのみが機能するため、測定を行う際はディセーブルする必要があります。
V_BIAS とJ3はデバイスのV_BIAS 入力で、短絡ジャンパをJ3経由で接続してV_IN をV_BIAS に接続可能
ジャンパを取り外して電源をV_BIAS1 に接続することで、外部電源をV_BIAS に適用可能
