Nexperia NEX92x30-Q100デュアルチャネルアンテナLDOレギュレータ

ネクスペリア (Nexperia) NEX92x30-Q100デュアルチャネルアンテナ低ドロップアウト (LDO)レギュレータは、電流センシングを備えた高電圧デバイスで、4Vから40Vまでの広い電圧範囲で動作するように設計されています（45Vロードダンプ保護）。ネクスペリア (Nexperia) NEX92x30-Q100レギュレータは、同軸ケーブルを介してアクティブなアンプを持つ低ノイズアンテナに電力を供給し、チャネルごとに 300mAを」配信します。このデバイスは、チャネルごとに1.5V～20Vの調整可能な出力電圧を提供します。

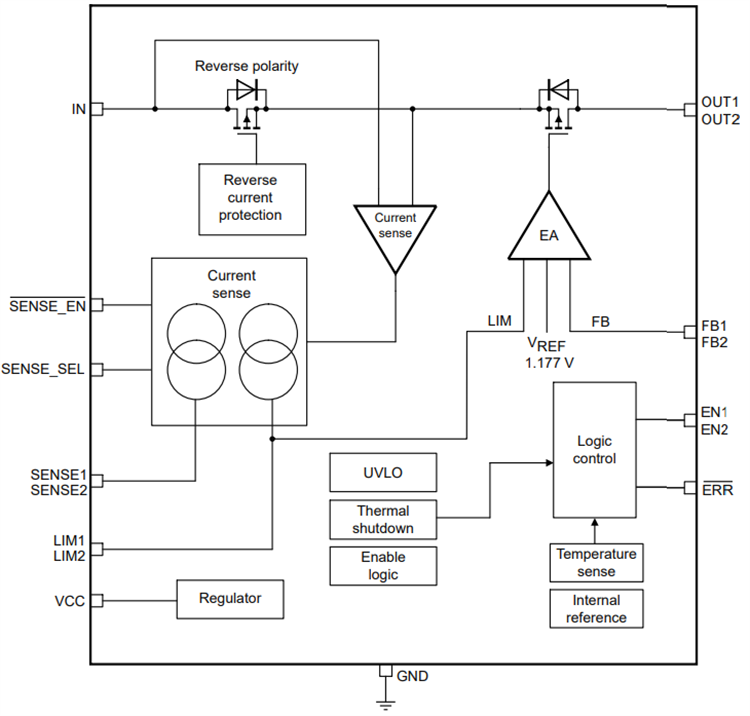

NEX92x30-Q100レギュレータは、電流検出ピンとエラーピンを介して診断情報を提供します。負荷電流を監視するために、ハイサイド電流センシング回路が、検出された負荷電流に比例したアナログ出力を提供します。正確な電流センシングにより、追加のキャリブレーションを必要とせずに、オープン、ノーマル、およびショート状態の検出が可能になります。チャネル間の電流センシング多重化により、アナログ・デジタルコンバータ（ADC）のリソースが節約されます。各チャネルは、外部抵抗器による調整可能な電流制限も実装しています。

これらのネクスペリア (Nexperia)デバイスは、短絡、過電流、熱シャットダウン、バッテリー短絡、および逆電流保護を統合しています。各チャネルは、インダクティブスイッチオフ時の出力に内部インダクティブクランプ保護を備えています。HTSSOP16パッケージにパッケージ化されたレギュレータは、周囲温度が-40°C～+125°C、ジャンクション温度が-40°C～+150°Cの範囲で動作できます。

特徴

自動車アプリケーション向けAEC-Q100認定
- -40°C～+125°C周囲温度範囲
- ジャンクション温度範囲：-40°C～+150°C
入力電圧範囲：4V～40V（45Vトランジエント）
出力電圧範囲：1.5V～20V（調整可能）
チャンネルあたり300mA最大出力電流
低電流でのアンテナ/MICオープン状態を検出する高精度電流センシング
外部抵抗器による電流制限の調整
100Hzにおいて、80dB（標準）の高電力電源リップル除去率（PSRR）
低い標準ドロップアウト電圧：300mA時500mV（V_OUT= 8.5V）
セラミック出力安定化静電容量の広い範囲で安定
- 0.001Ω~5Ω ESR
- 出力容量範囲：2.2µF～220µF

さまざまな統合障害保護機能
- 熱シャットダウン
- 短絡と過電流保護
- 逆電流保護
- 出力ショートツーバッテリ保護
- 出力インダクティブ負荷クランプ
- チャネルとデバイス間の電流センシングの多重化
- 電流センシングによるすべての障害の特定機能
- 5,0mm x 4.4mm x 1.2mm、0.65mmピッチ、16ピンプッチHTSSOP、サーマルパッド強化パッケージ
バリアント
- デュアルチャネルラッチバージョン - NEX92730DPCD-Q100
- デュアルチャネル自動再試行バージョン - NEX92830DPCD-Q100

アプリケーション

インフォテイメントアクティブアンテナ電源
自動車用マイクロコントローラ電源

カメラ電源
小電流アプリケーション向けハイサイド電源スイッチ

仕様

動作入力電圧範囲: 4V～40V
動作可能電圧範囲：0V～40V
動作出力電圧範囲
- 通常モード：1.5V～20V
- スイッチモード：2V～36V
- オペレーティングコモンコレクタ範囲：0V～5.3V
センス電圧範囲：0V～5.3V
動作制限電圧範囲：0V～5.3V
動作センス制御および障害電圧範囲：0V～5.3V
動作フィードバック電圧範囲：0V～5.3V
動作出力コンデンサ安定性範囲：2.2µF～220µF

動作出力コンデンサESR要件範囲：0.001Ω～5Ω
熱特性
- ジャンクション対周囲温度熱抵抗：41.2°C/W
- ジャンクション対ケース（上部）温度熱抵抗：25.0°C/W
- ジャンクション対基板温度熱抵抗：24.5°C/W
- ジャンクション対上部特性パラメータ：3.4°C/W
ESD定格
- ±2000V HBM（ANSI/ESDA/JEDEC JS-001 クラス2準拠）
- ±1000V CDM（ANSI/ESDA/JEDEC JS-002 クラスC3準拠）
