Nexperia NPS3005 シングルチャンネル負荷スイッチ
Nexperia NPS3005 シングルチャンネル負荷スイッチには、調整可能なソフトスタートを備えています。入力電圧範囲0.5V ~ 5.5Vで動作できる6Aの連続電流定格NチャンネルMOSFETを搭載しています。このデバイスは、最低1.2Vまでの制御電圧に対応しているENピンによって制御されています。NPS3005は、1.5V ~ 5.5Vで動作する追加のバイアスピンを用いて、安定したオン抵抗を提供しています。
Nexperia NPS3005には、過熱保護が搭載されています。内部MOSFETは、接合部温度が160°Cを超えるとオフになり、接合部温度が20°C減少すると自動的にオンになります。スイッチをオフにすると、クイック出力放電 (QOD) のための出力ピンと接地ピン間に230Ωオンチップレジスタが統合されます。
NPS3005は、8ピン2mm x 2mm HWSON8パッケージでご利用いただけ、熱伝導率の向上を目的とした熱パッドを備えています。この製品ファミリは、-40°C ~ +105°Cの周囲温度範囲での動作が特徴です。
特徴
- バイアス電圧範囲：1.5V～5.5V
- 入力電圧範囲0.5V～5.5V
- 6A最大連続電流（IMAX）
- (標準) オン抵抗：15mΩ
- 制御ロジック互換：1.2V
- 調整可能なソフトスタート
- クイック出力放電
- 熱シャットダウン
- ESD保護
- HBM ANSI/ESDA/JEDEC JS-001（2,000Vを超過）
- CDM ANSI/ESDA/JEDEC JS-002（1,000Vを超過）
- 熱パッド付きSOT8067-1（HWSON8）（プラスチック熱強化超薄型小型外形パッケージ、リードなし、8端子、0.5mmピッチ、2,0mm x 2,0mm x 0.75mmボディ）
- -40°C ～+105°Cから指定
アプリケーション
- ソリッドステートドライブ (SSD)
- ノートブックとネットブック
- タブレットPC
- テレコム/ ネットワーキング/ データコム
- セットトップボックス
- 光学モジュール
- コンシューマー用電子機器

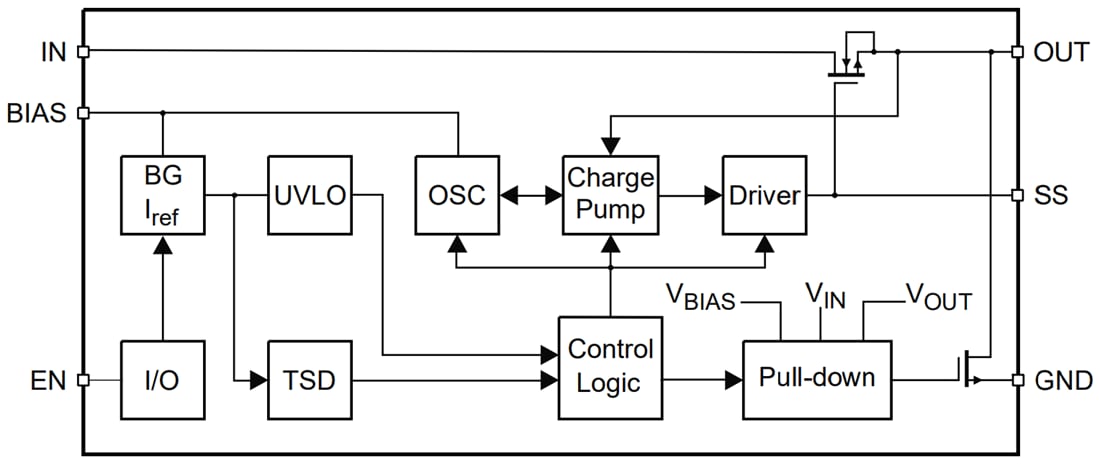

機能図
評価ボード
Nexperia NEVB-NPS3005評価ボード
専用の2層プリント基板は、NPS3005負荷スイッチICに基づいた実質的な接地層が特徴です。
