NXP Semiconductors FRDMGD3160XM3EVMハーフブリッジ評価キット
NXP Semiconductors FRDMGD3160XM3EVMハーフブリッジ評価キットには、MC33GD3160シングルチャンネルIGBT/SiC MOSFETゲート駆動デバイスが搭載されています。FRDMGD3160XM3EVMキットは、Freedom KL25Zマイクロコントローラハードウェアを提供しており、デイジーチェーンまたはスタンドアロン構成のいずれかで、MC33GD3160ゲート駆動デバイスのSPIレジスタとの通信用のFlex GUIソフトウェアがインストールされているPCをインターフェイス接続できます。KITGD3160TREVB変換器ボードは、MCUとMC33GD3160ゲートドライバの間の3.3V信号を5.0V信号に変換することを目的としています。FRDMGD3160XM3EVM評価キットは、ハーフブリッジ評価とアプリケーション開発を目的にWolfspeed XM3 SiC MOSFETモジュールに接続するように設計されています。
特徴
- XM3 SiC MOSFETモジュールとの互換性あり
- 評価キットと一緒に使用できるFlex GUIグラフィカル・ユーザー・インターフェイス
- デイジーチェーンSPIインターフェイス構成可能性
- 設定が簡単なジャンパオプション
- Flex GUIを使用したSPI構成可能レジスタ・オプション
- ダブルパルスおよび短絡評価
- 外部PWM入力用の光ファイバー接続
キット内容
- KITGD3160TREVB変換器（KL25Z MCU搭載）
- Micro USBケーブル
- クイックスタートガイド
関連のある開発ツール
NXP Semiconductors RDGD31603PHSEVM VE-Trac™ドライブのリファレンス設計
GD3160ゲートドライバに基づいた三相インバータのリファレンス設計で、VE-Trac™ IGBTモジュール向けに設計されています。
NXP Semiconductors RDGD3160I3PH5EVB HPドライブ・リファレンス設計
GD3160ゲートドライバに基づいた三相インバータのリファレンス設計で、HPドライブIGBTモジュール向けに設計されています。
NXP Semiconductors FRDMGD3160DSBHBハーフブリッジ評価ボード
GD3160シングルチャンネル・ゲートドライバ2個を搭載したハーフブリッジ評価キットです。

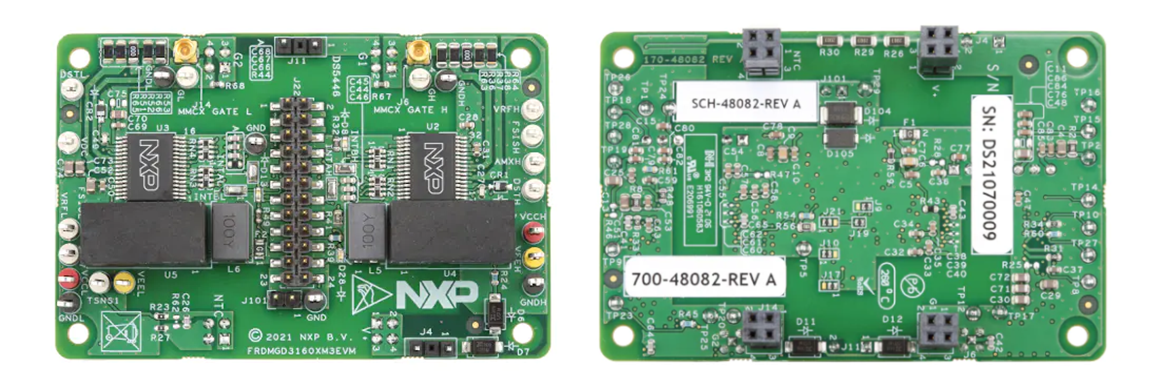

前面図、背面図
