NXP Semiconductors FS2400フェイルセーフシステムベースチップ

NXP Semiconductors FS2400フェイルセーフシステムベーシスチップ（SBC）には、超広帯域無線（UWB）デバイス、近距離無線通信（NFC）デバイス、Bluetooth® Low Energy（BLE）デバイスを使用したセキュア・カーアクセスをサポートするために開発された複数の電源が備わっています。また、FS2400ファミリの車載用安全SBCは、低電力およびCAN FD通信が求められるその他の小型アプリケーションにも準拠しています。

NXP Semiconductors FS2400フェイルセーフSBCは、幅広いアプリケーションをサポートし、幅広い出力電圧設定、物理インターフェース、統合システムレベル機能を選択できるため、低電力と低ノイズが求められるアプリケーションに対応でき、さらにASIL Bまでの自動車安全水準（ASIL）を達成します。

FS2400はバッテリ接続スイッチモード・レギュレータ（V1）とバッテリ接続リニア・レギュレータ（V3）を内蔵しており、マイクロコントローラや通信デバイスなどに給電します。V1では、パルス周波数変調（PFM）モードと強制PWM（FPWM）モードでの動作が可能な高性能スイッチング・レギュレータを実現できます。動作モードはウェイク・ピンを使用して変更でき、ノイズ管理を最適化できます。

FS2400はISO 26262:2018規格に準拠して製造されています。このデバイスには、フェイルセーフ出力が備わった強化された安全機能が搭載されており、ASIL B安全整合性レベルをカバーする完全安全指向システムの一部となります。FS2400は、5mm x 5mm、32-Ld HVQFNパッケージ（ウェッタブルフランク）でご用意があります。

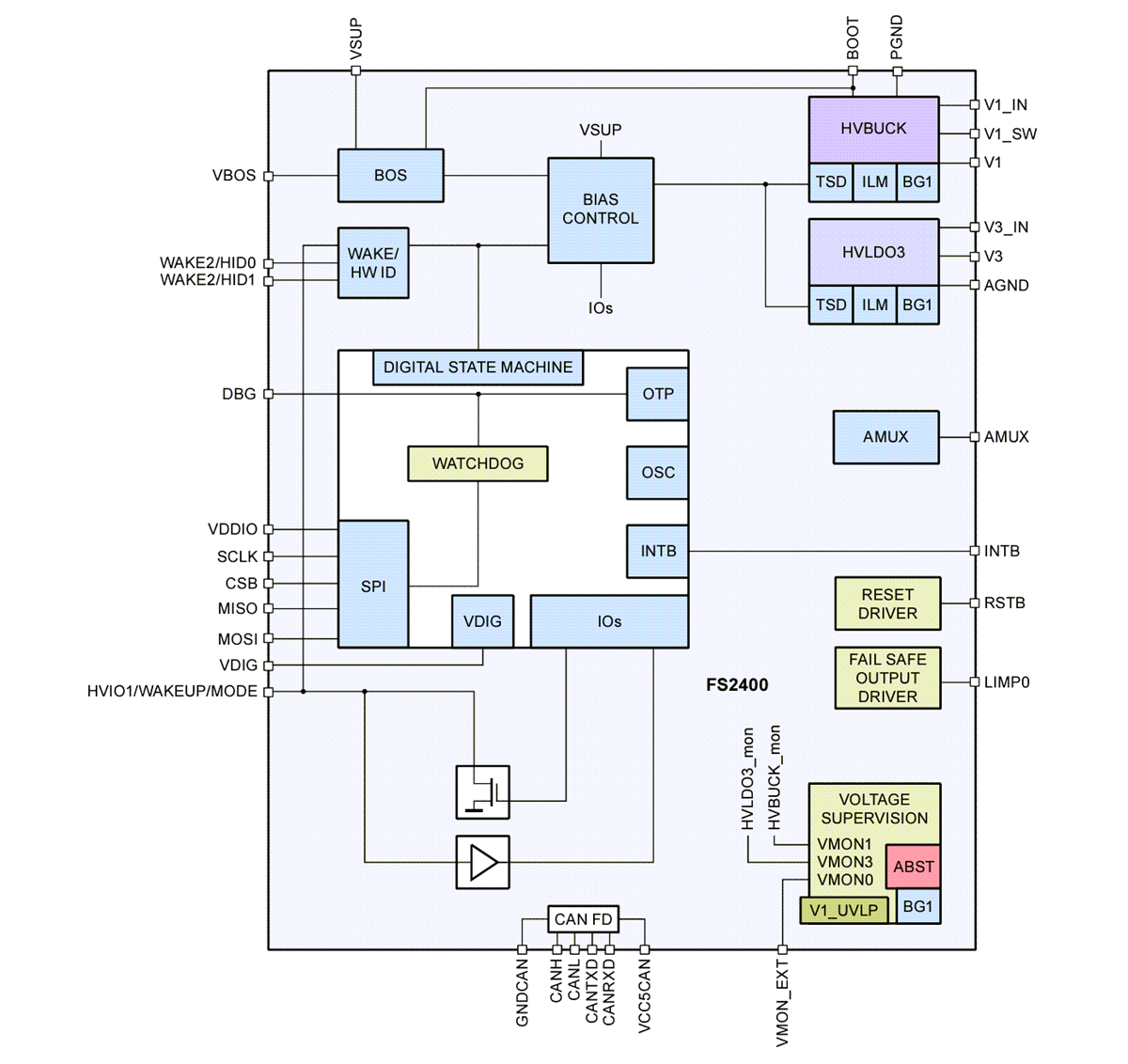

特徴

電源
- V1には、統合FETを内蔵した高電圧同期降圧コンバータがあります。出力電圧（1.9V〜5V）およびスイッチング周波数を設定可能で、出力DC能力は最大400mAまで対応の、低消費電力オンモード動作用のPFMモード
- V3は、マイクロコントローラーのI/Oサポート用に高電圧LDOレギュレータを搭載し、3.3Vまたは5Vの選択可能な出力電圧と最大150mAの電流能力を提供します。
システムサポート:
- ISO 11898-2:2016およびSAE J2284の規格に従った最大5Mbpsの通信をサポートするCAN FD1つ
- WAKExピン、HVIO1ピン、CAN FD、またはSPIコマンドによる4つのウェイクアップ入力（最大40V対応）
- ハードウェアID検出機能
- 最大40Vまで処理できるウェイクアップ機能を備えた高電圧I/O、HVIO1
- CRC搭載32ビットSPIインターフェイス経由のデバイス制御
- システムのシャットダウンとウェイクアップ制御のために、最大194日間のプログラム可能な統合型長期タイマ（LDT）を搭載
- システムのモニタリング（温度、バッテリ電圧、内部電圧など）に使用される、12チャンネルのアナログマルチプレクサ（AMUX）

動作範囲：
- 40V DC最大入力電圧
- 低スリープ電流および複数のウェイクアップソースが備わった低電力オフモード
- HVBUCK（V1）アクティブ、OTPによって選択可能なHVLDO（V3）、複数のウェイクアップソースが備わった低電力オンモード
機能安全
- ASIL B アプリケーションに適合するISO 26262:2018規格に従って開発
- 独自のリファレンスが備わった内部監視回路
- 外部電圧監視用の追加入力
- MCUソフトウェア障害を監視するウィンドウまたはタイムアウトWatchdog機能
- オンデマンドでのアナログ内蔵自己試験（ABIST）
- 安全出力（RSTB、LIMP0）
- 外部ICの状態を監視する安全入力（ERRMON）
構成と有効渦化:
- HVQFN32EPパッケージは、最適な熱管理のための露出パッドを備えた32ピンのQFN、湿式フランクを備え、サイズは5mm x 5mm x 0.85mm、ピッチ0.5mm
- 一度だけプログラム可能な（OTP）ヒューズメモリを介して、永続的なデバイスのカスタマイズを可能
- システム開発と評価用のOTPエミュレーションモード
