NXP Semiconductors i.MX 8M Nano UltraLite評価キット

NXP Semiconductors i.MX 8M Nano UltraLite評価キットは、1、2、または4x Arm^® Cortex^®-A53コアおよび1x Cortex-M7コアを活用したi.MX 8M Nano UltraLiteアプリケーションプロセッサの迅速な評価を目的としたプラットフォームです。i.MX 8M Nano UltraLite評価キットは、メモリと高速インターフェイス、ならびに優れたオーディオ機能を対象とした手頃な価格の高性能で柔軟性に富んだオプションを備えています。

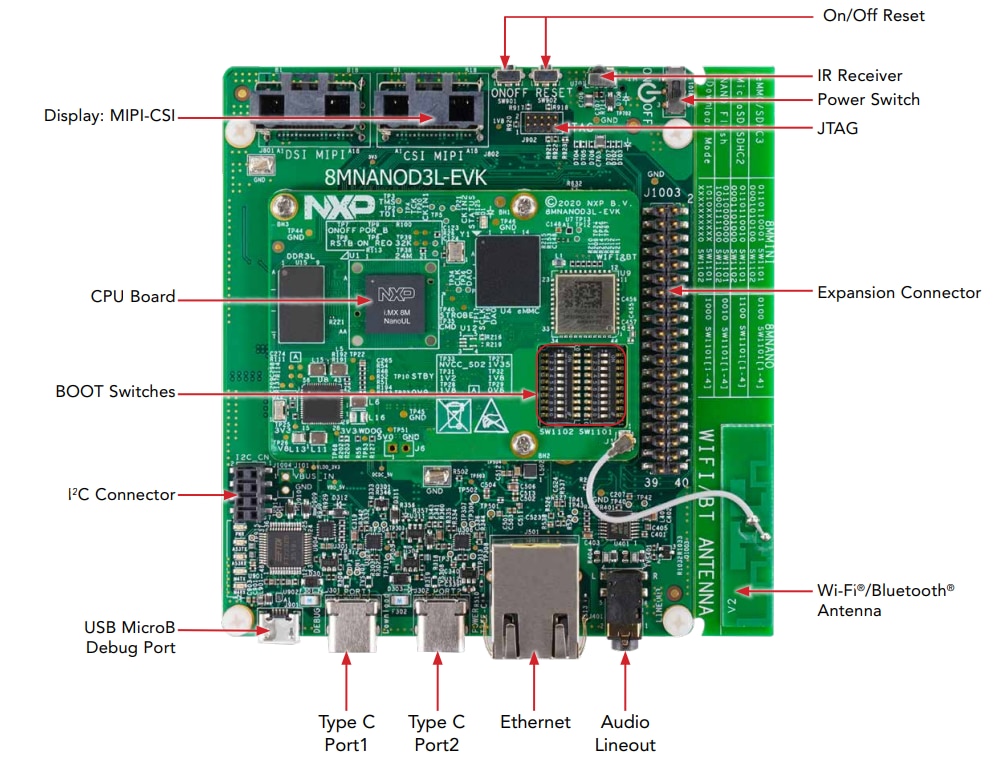

NXP i.MX 8M Nano UltraLite評価キットには、ベースボードとCPUボード（計算モジュール）が搭載されており、単一のEVKシステムとして事前に接続されています。

特徴

計算モジュール:
- i.MX 8M Nano UltraLiteアプリケーションプロセッサ (最大5つのコア搭載):
  - 4 × Arm Cortex-A53
  - 1 × Arm Cortex-M7
- DDR3L 16ビット、1GB
- eMMC 5.1, 32GB
- QSPI NORフラッシュ, 32MB
- NXPパワーマネジメントIC (PMIC)
- NXP 88W8987 Wi-Fi^®/BLUETOOTH^® モジュール：
  - Wi-Fi 5 (802.11ac) 1x1 DB (2.5/5GHz)
  - Bluetooth 5.0

ベースボード:
- MicroSDカード・コネクタ
- Type-Cコネクタ2本:
  - Port1はUSB2.0 Type-Cコネクタ
  - Port2は電源ポートのみ
- 1Gbit/sイーサネット
- Mini-SAS MIPI-CSIコネクタ（カメラ用）
- デバッグ用のUSB toシリアル・コンバータ
- 赤外線受信機
- 電源表示および汎用LED
- 増幅スピーカ用の3.5mmオーディオ・ジャック

仕様

プロセッサ
- i.MX 8M Nano UltraLiteアプリケーションプロセッサ
- 4x Arm Cortex-A53 @ 1.4GHz
- 512KB L2キャッシュ
- 1x Arm Cortex-M7 @ 750MHz
メモリ
- DDR3L x16（1GB）
- eMMC 5.0/5.1（32GB）
- SD/MMCコネクタQSPI（32MB）
カメラ用コネクタ
- MIPI-CSIカメラmini-SASコネクタ
ワイヤレス機器
- NXP 88W8987 Wi-Fi/Bluetoothモジュール:
  - Wi-Fi 5 (802.11ac) 1x1DB (2.5/5GHz)
  - Bluetooth 5.1
- オンボードチップアンテナ
- 外付けアンテナ用コネクタ

オーディオ
- Audio DAC 24ビット192kHzステレオ
- HPジャック3.5mmオーディオコネクタ
- オーディオインターフェイス用ボード拡張コネクタ
接続性
- 10/100/1000イーサネット
- USB 3.0 Type Cコネクタ
デバッグ
- JTAGコネクタ
- USB経由UART
ツールとOSサポート
- Linux
- FreeRTOS
