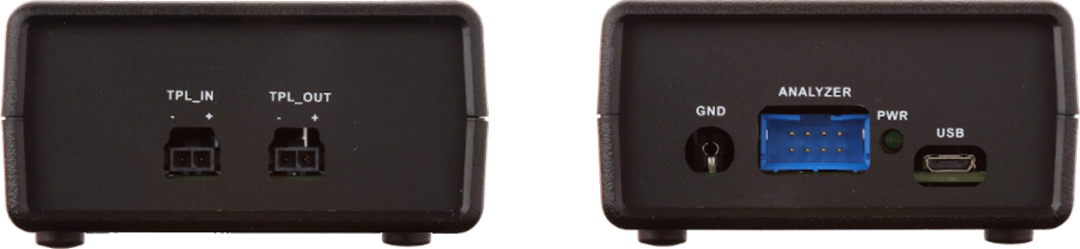

NXP Semiconductors KIT-TPLSNINFEVB TPLスニファ・ツール

NXP Semiconductors KIT-TPLSNNIFEVB TPLスニファ・ツールは、ロジックアナライザを対象としたトランス物理層（TPL）信号の取得を促進するように設計されています。すべてのTPLバスに配置されているスニファ・ツールは、非侵入性で、すべてのTPLメッセージを聞き、バス上のフレーム・トラフィックを監視します。オンボードLC33664絶縁ネットワーク・トランシーバは、SPI形式でデータ出力ポートにTPLメッセージを出力します。データ出力ポートは、データの完全な分析を実現しているロジック・アナライザに接続します。

NXP Semiconductors KIT-TPLSNIFEVB TPLスニファ・ツールは、USB Micro-Bコネクタを介して、50mA（平均）および150mA（ピーク）の5.0Vソース、一般的にUSBパワーバンクまたはコンピュータに接続されたUSBケーブルから給電できます。

特徴

オンボードLC33664絶縁ネットワーク・トランシーバは、TPLフレームをキャプチャしてSPI形式で送信
Saleae Logic 8およびLogic Pro 8/16 analyzerシリーズとの互換性がある提供済みのケーブルピン対ピンが搭載されたロジックアナライザ接続
TPLと残りの回路の間の内部ガルバニック絶縁
