NXP Semiconductors LPC82x 32ビットArm® Cortex®-M0+MCU

NXP Semiconductors LPC82x 32ビットArm® Cortex®-M0+ MCUは、LPC81xよりも高い集積度を実現するように設計されており、メモリ用フットプリントが大きくなっているため、フラッシュとSRAMの最大サイズが2倍あります。LPC82xは、32ビット空間への移行を容易にする厳選された3つのペリフェラルを提供します。さらに、スイッチマトリックスにより、ユーザーはピンを柔軟にマッピングできるため、PCB上でのコンポーネントのルーティングが簡素化されます。

NXP LPC82x MCUはSCTimerを搭載し、CPUの介入なしにさまざまなタイミングやPWM波形を生成させる構成が可能です。シリアル通信要件を簡素化するために、8本のピンでユーザーが設定できるブール演算から割り込みを生成するようにパターンマッチエンジンを設定することができます。LPC800シリーズは、サブファミリおよびパッケージの範囲を通じて重要なピン配置を共有しており、ユーザーは必要に応じてパッケージやサブファミリを容易に交換または拡張することができます。

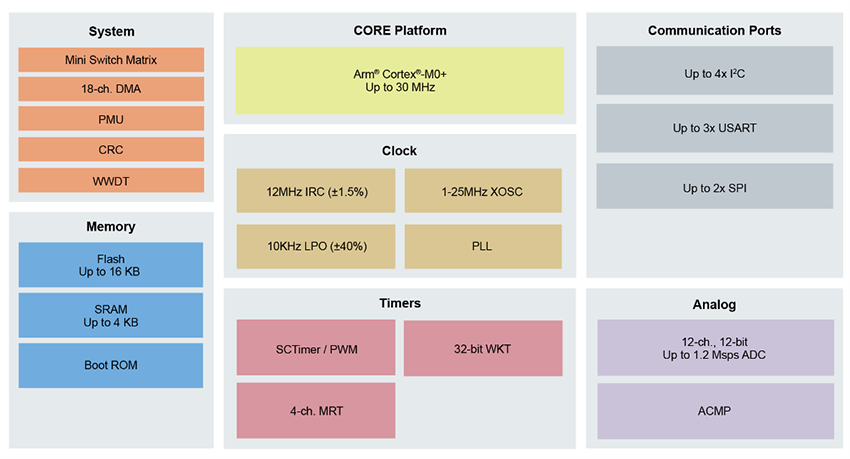

特徴

システム：
- シングルサイクル乗算器およびシングルサイクル高速I/Oポートを備え、最大30MHzの周波数で動作するARM Cortex-M0+ プロセッサ（リビジョンr0p1）
- ARM Cortex-M0+内蔵ネスティド・ベクター割り込みコントローラ（NVIC）
- システムティックタイマ
- AHB多層マトリックス
- 4つのブレークポイントと 2つのウォッチポイントを備えたシリアルワイヤデバッグ（SWD）、JTAG バウンダリスキャン（BSDL）をサポート
- MTB
メモリ：
- 64バイトのページ書込および消去機能を備えた最大32KBのオンチップフラッシュプログラミングメモリ、コード読取保護（CRP）に対応
- 8KB SRAM
ROM APIサポート：
- ブートローダ
- ADC、SPI、I²C、USART、電力構成（パワープロファイル）、整数除算用のオンチップROM API
- フラッシュ・インアプリケーション・プログラミング（IAP）とインシステム・プログラミング（ISP）
デジタルペリフェラル：
- 最大29本の汎用I/O（GPIO）ピンが付いたARM Cortex-M0+ IOバスに接続された高速GPIOインターフェイス（設定可能なプルアップ/プルダウン抵抗、プログラム可能なオープンドレインモード、入力インバータ、デジタルフィルタ付き）。GPIO方向制御は個々のビットの独立したセット/クリア/トグルをサポート
- 4つのピン上の大電流ソース出力ドライバ（20mA）
- 2つの真のオープンドレインピン上の大電流シンクドライバ（20mA）
- 8つのGPIO入力上のブーリアンパターンマッチング機能を備えたGPIO割り込み生成機能
- 各I/Oピン機能の柔軟な構成用スイッチマトリクス
- CRCエンジン
- 18のチャンネルと9つのトリガ入力を備えたDMA
タイマ：
- タイミングおよびPWMアプリケーション用の（キャプチャおよびマッチを含む）入力および出力機能を備えたステートコンフィギュラブルタイマ（SCTimer/PWM）ピン、ADC割り込み、またはコンパレータ出力などの複数の入力源からの選択を可能にするために、多重化される各SCTimer/PWM入力
- 最大4つのプログラム可能な固定レートで繰り返し割り込みを生成できる4チャンネル・マルチレート・タイマ（MRT）
- IRC、低電力、低周波数内部発振器、または常時オンのパワードメインでの外部クロック入力のどちらかからクロックされる、セルフウェイクアップタイマ（WKT）
- ウィンドウ付きWatchdogタイマ（WWDT）

アナログペリフェラル：
- 最大12個の入力チャンネルを備えた1x12ビットADC（複数の内部/外部トリガ入力と、最大1.2Msamples/秒のサンプルレートを装備）、ADCは2つの独立した変換シーケンスをサポート
- 4つの入力PINSと外部/内部基準電圧を備えたコンパレータ
シリアルペリフェラル：
- 3つのUSARTインターフェイス（スイッチマトリックスと1つの共通分数ボーレートジェネレータを通して割り当てられるピン機能を搭載）
- 2つのSPIコントローラ（スイッチマトリックスを通して割り当てられるピン機能を搭載）
- 4つのI²Cバスインターフェイス：1つのI²Cは、2つの真のオープンドレインピンで1Mbit/sのデータレートのファストモードプラスおよびリッスンモードをサポート、3つのI²Cは標準デジタルピンで最大400kbit/sのデータレートをサポート
クロック生成：
- 1.5%の精度にトリミングされた12MHzの内部RC発振器（オプションでシステムクロックとして使用可能）
- 動作範囲1MHz〜25MHzの水晶発振器
- 周波数範囲9.4kHz～2.3MHzのプログラム可能なウォッチドッグ発振器
- PLLにより、高周波数の水晶振動子を必要とせずに、最大のCPUレートまでCPU動作が可能システム発振器、外部クロック入力、または内部RC発振器から実行可能
- すべての内部クロックソースを反映できる分周器が搭載されたクロック出力機能
電力制御：
- IRCをクロックソースとして使用することで、低電流モード時のアクティブモードでの電力消費を90µA/MHzまで低減
- 電力消費を最小化するための集積PMU（電源管理ユニット）
- 省電力モード：スリープモード、ディープスリープモード、パワーダウンモード、ディープパワーダウンモード
- USART、SPI、I²Cペリフェラルでのアクティビティにおけるディープスリープおよびパワーダウンモードからのウェイクアップ
- Deepパワーダウンモードからタイマ制御されるセルフウェイクアップ
- パワーオンリセット（POR）
- ブラウンアウト検出（BOD）
識別用の固有デバイスシリアル番号
単電源（1.8V～3.6V）
動作温度範囲：-40°C～+105°C
TSSOP20およびHVQFN33（5x5）パッケージでご用意あり
