NXP Semiconductors MRFXシリーズ65V LDMOSトランジスタ

NXP Semiconductors MRFXシリーズRFLDMOSトランジスタには、高RF出力電力、卓越した堅牢性、熱性能が組み合わされています。これらのトランジスタは、高電力密度、小電流損失、高効率、50Ωへの容易な整合、広い安全マージン、無視できるレベルの磁気放射が特徴です。さらなる高電力密度、小電流、高安全マージンによって、優れたエネルギー管理によって高い信頼性とさらなる統合Industry 4.0システムが実現しています。

MRFX LDMOSトランジスタは、DC電源に対するストレスを軽減し、システム効率を向上させる結果となる電流レベルを管理する能力があります。また、LDMOSトランジスタは、従来のNXP LDMOSトランジスタとのピン対ピンの互換性があり、RF設計者は既存のプリント回路基板（PCB）設計を短期間で市場に投入できます。一般的なアプリケーションには、レーザー生成、プラズマエッチング、粒子加速器、ジアテルミー、磁気共鳴画像診断（MRI）があります。

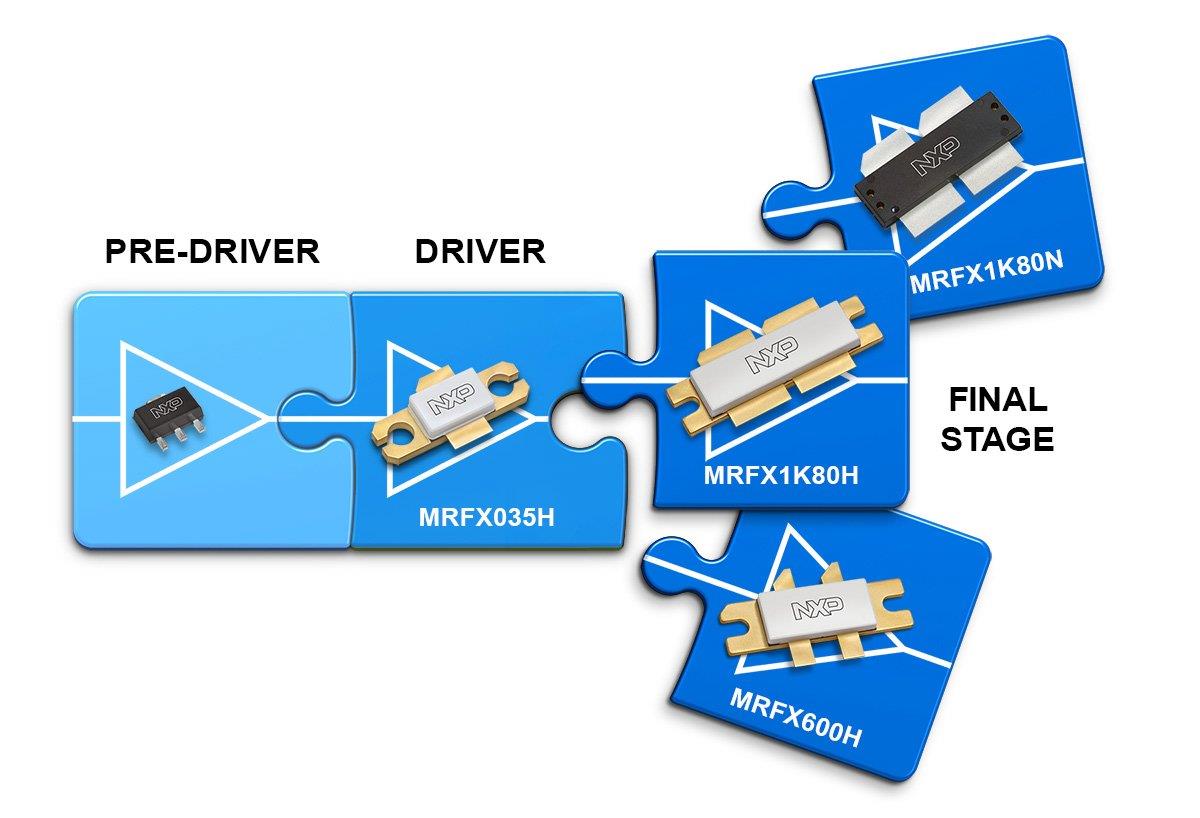

MRFXシリーズは、トランジスタ4台で構成されており、7つの異なるバージョンがあります。MRFX1K80HおよびMRFX1K80Nトランジスタは、1800W @ 65V CW（連続波）を出力するように設計されており、65:1電圧定在波比（VSWR）を扱うことができます。MRFX600Hトランジスタは、NI-780NI-780エア・キャビティ・セラミック・パッケージでご用意があり、熱抵抗が0.15°C/Wと低くなっています。MRFX035Hトランジスタは、NI-360エア・キャビティ・セラミック・パッケージに収められており、熱抵抗が1.3°C/Wと低くなっています。
