NXP Semiconductors PF09 9チャネルパワーマネージメントIC

NXP Semiconductors PF09 9チャネルパワーマネジメント集積回路（PMIC）は、高性能なi.MX 9xベースのアプリケーション向けに最適化されています。PF09 PMICは、複数の高効率スイッチモードおよびリニア電圧レギュレータを統合しており、事前調整済みのシステムレール（3.3V〜5.0V）からの電源を元に、ベースシステムへの電源供給をサポートします。これらのデバイスは、スタンバイ（STBY）モードおよび低電力オフモードにおいて低い静止電流を実現します。PF09 PMICは、複数回プログラミング可能な設定データを内蔵しており、主要な起動構成を保存できるため、出力電圧や外部レギュレータのシーケンス設定に通常使用される外付け部品の数を劇的に削減します。レギュレータのパラメータは、起動後に高速I²C通信を介して調整が可能で、異なるシステム状態に対して柔軟に対応できます。

NXP PF09 PMICは、ISO 26262に準拠して開発され、フェイルセーフ出力や内蔵セルフテスト機構などのセーフティ機能を備えており、安全性を重視したシステムパーティショニング（分割）をサポートする役割を担っています。これらの安全機能は、ASIL Dまでの高い安全度水準を満たしています。また、産業用安全規格であるIEC 61508に準拠しており、SIL 2までの高い安全度水準をターゲットとしています。

特徴

最大5x 降圧レギュレータ（内部パワーステージおよびプログラム可能な電流制限機能搭載）
3x 低ドロップアウトリニアレギュレータ（ロードスイッチ動作可能）
1x 3.5A ピーク電流モードレギュレータ（広い出力範囲に対応）
4x 2.5A バレー電流モードレギュレータ（0.3V〜3.3V）
4x 低電力LDOレギュレータ
超低電力（10mA）常時オンLDO電源
1x 400mA LDO（ロードスイッチ動作可能）
2x 200mA LDO（ロードスイッチ動作可能）
2x 外部電圧モニタリング入力
プログラム可能なI/Oインターフェイスピン
周波数スペクトラム拡散による高度な周波数管理
システム電圧監視用のマルチチャネルアナログマルチプレクサ
高速I²Cインターフェイス（最大3.4MHz動作）

高度な温度監視およびサーマルシャットダウン保護機能
高度なクロック管理（マニュアルチューニング、スペクトラム拡散、クロック同期）
入力電圧範囲2.7V～5.5V
アナログマルチプレクサによるチップ電圧監視機能
マルチタイムプログラマブル構成（MTP）
OTPヒューズによる完全な構成設定が可能
最大 T_j = +150°C までの熱動作（グレード1動作に対応）
車載用ASIL Dまで適合する機能安全アーキテクチャ
産業用SIL 2まで適合する機能安全アーキテクチャ
車載用規格ISO 26262および産業用規格 IEC61508に準拠
8mm x 8mm、56ピンQFNパッケージ（露出パッド付き）
AEC-Q100 Rev J グレード1までの車載認定を取得

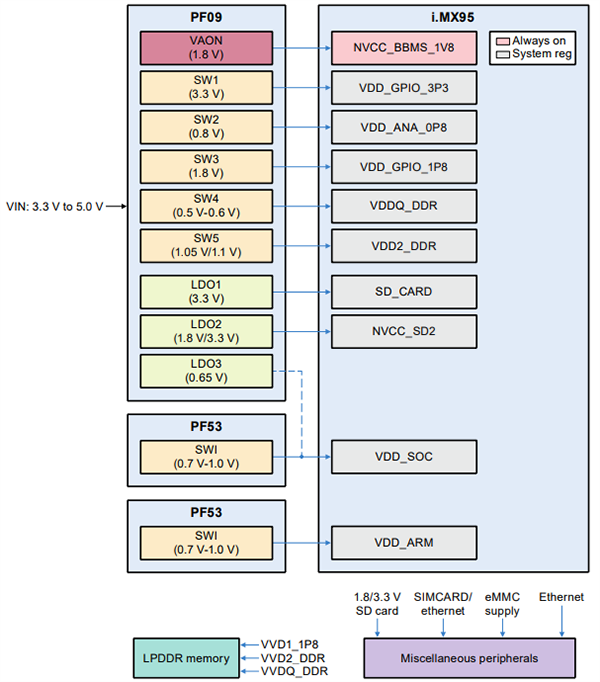

アプリケーション

産業
- 建物安全検知器
- ビルのセキュリティと監視
- サーキットブレーカ
- ドメインコントローラ用演算オフロードエンジン
- フリート管理
- ホームコントロールパネル
- 家庭内エネルギーディスプレイ
- 工業HMI
- 在庫およびサプライチェーン管理
- モータドライブ
- パブリック・アドレス・システム
- スマート照明
- スマート電源ソケット
- 交通切符の発券
- バイタルサインモニタ

車載
- オーディオおよび音声認識
- 車載インフォテインメント
- コネクティビティ・ドメイン・コントローラ
- ドライバ監視システム（DMS）
- 乗員監視システム
コンシューマ
- 空調設備（AC）
- オーディオ/ビデオ（AV）レシーバ
- 主要な家電製品
- ロボット家電
- 小型および中型家電製品
- サウンドバー
- サラウンド・サウンドとサウンド・バー
- ワイヤレスまたはネットワーク接続されたスピーカ
