NXP Semiconductors PN7150無線周波識別トランスポンダ

PN7150 RFIDトランスポンダによって、次のような事前に集積された機能としてすべてのNFCプロトコルを実現している組み込みNFCファームウェアを用いた設計が簡素化されています:

• 小型フォームファクタアンテナを用いた完全NFC forum準拠
• I²Cバス物理およびNCIプロトコルによって、メインホストまたはマイクロコントローラに直接接続
• ポーリングループモードでの超低消費電力
• バッテリからの直接供給が可能になる効率性の高い集積パワー管理装置（PMU）

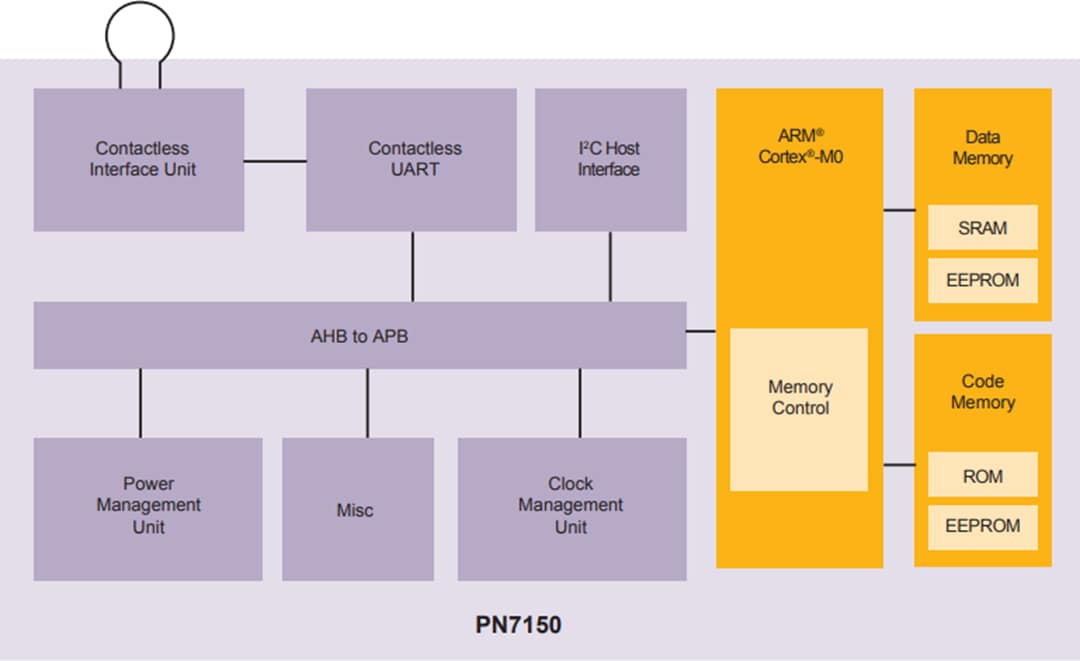

PN7150には、NFCIP-1およびNFCIP-2、ISO/IEC 14443、ISO/IEC 15693、MIFAREクラシックICベースのカード、FeliCaカードの仕様に準じたさまざまな伝送モードをサポートしているRF非接触式フロントエンドが組み込まれています。NCI 1.0ホスト通信をサポートする集積ファームウェアがロードされているArm Cortex-M0マイクロコントローラ・コアが集積されています。PN7150を使用すると、3.0V～4.75Vのトランスミッタ出力段を供給することによって高出力電力も可能になります。

非接触式フロントエンド設計によって、高感度とアクティブ負荷変調通信で機能する能力を実現、小型アンテナ・フォームファクタのサポートが可能になります。

非接触カード機能を対象に、PN7150は、以前にそのような方法でホストによって構成されていれば自律動作が可能です。すべてのNFCリアルタイム制約、プロトコル、デバイス・ディスカバリ（ポーリングループ）が内部で扱われるため、PN7150集積ファームウェアは簡単な集積と検証サイクルを実現しています。複数のNCIコマンドが備わっているホストソフトウェアは、カードまたはピア検出を通知するようにPN7150を設定し、それらとの通信を開始できます。

NXP Semiconductors PN7150 RFIトランスポンダは、コンパクトな6.0mm x 6.0mm x 0.85mm HVQFN40パッケージでご用意があり、動作温度範囲は-30°C～+85°Cです。

バージョン

PN7150のPN7150B0HN/C11006型式は、改善されたISO15693タグの取扱いといった破れ防止機構と追加の機能が搭載されているファームウェア・アップデート（10.01.AE）が特徴です。PN7150B0HN/C11006の型式は、新しい設計に推奨されています。
