NXP Semiconductors RDGD31603PHSEVM VE-Trac™ドライブのリファレンス設計

NXP Semiconductors RDGD31603PHSEVM VE-Trac™ドライブのリファレンス設計は、GD3160ゲートドライバ6個に基づいた三相インバータ回路の実証に使用します。GD3160は、高レベルのシングルチャンネル高電圧絶縁ゲートドライバで、シリコンカーバイド（SiC）MOSFETあるいはIGBTの駆動と保護および機能安全性を実現する優れた機能を搭載しています。RDGD3160I3PH5EVBは、高圧側ゲートドライバ3個および低圧側ゲートドライバ3個のプログラミングと通信をそれぞれ個別に実施するために、SPIディジーチェーン通信をサポートします。リファレンス設計には、障害管理およびすべてのサポート回路が含まれています。ボードに搭載されているその他のサポート機能には、不飽和短絡検出、IGBT温度センシング、DC Linkバス電圧の監視、相電流センシング、モーターレゾルバ励起・信号処理接続回路があります。

RDGD3160I3PH5EVBは、PCとのインターフェイス接続用のFRDM-KL25Z Freedom開発ボードを搭載しています。Flex GUIソフトウェアは、デイジーチェーンまたはスタンドアロン構成でSPIレジスタを介してGD3160と通信を行うPCにインストールする必要があります。FlexGUIソフトウェアを使用するとユーザーは、ソフトウエア開発を一切行うことなくGD3160を設定し、単相での短絡（SC）またはダブルパルス試験を実施できます。

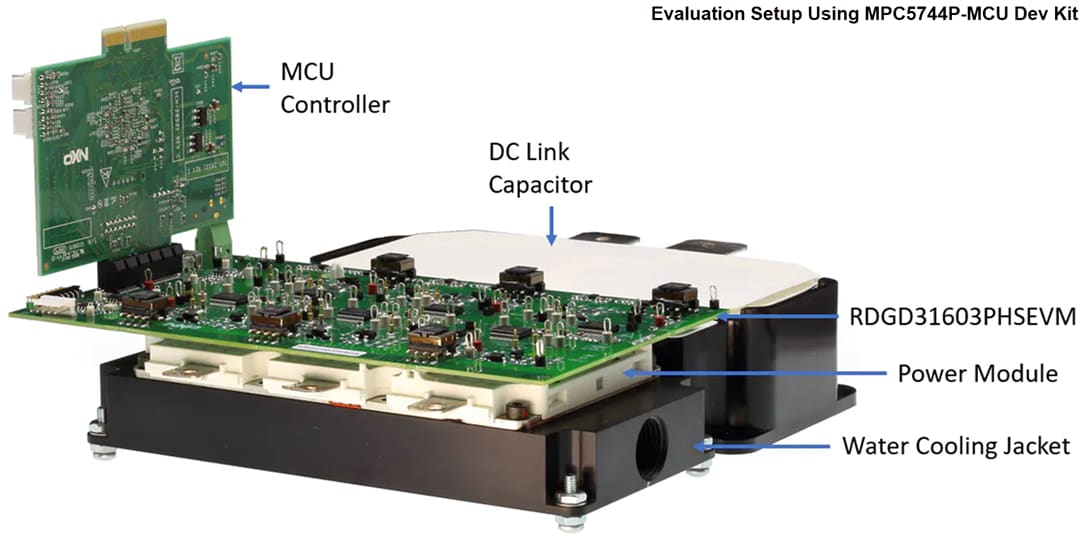

RDGD31603PHSEVMは、onsemi VE-Trac SiCモジュール（別売り）または他の同じピン配列の任意のMOSFETモジュールの互換性のあるフットプリントに接続するように設計されています。リファレンス設計は、MPC5775x-EVBマイクロコントローラボード（別売り）との互換性もあるため、NXPのソフトウェアサンプルを使用すると完全モーター制御が可能になります。

NXP Semiconductors RDGD31603PHSEVMリファレンス設計は、電動車両を対象としたASIL-D完全準拠の高電圧・高電力トラクションモーターインバータを開発するための基礎（土台）として使用できます。

特徴

フェーズUでのSCおよびDPT試験を実施する機能
GD3160ゲートドライバと保護回路用に設計され、GD3160ゲートドライバと保護回路を事前に搭載した評価ボード
完全な三相相評価と開発を目的にハイブリッドドライブSiCモジュールに接続する機能

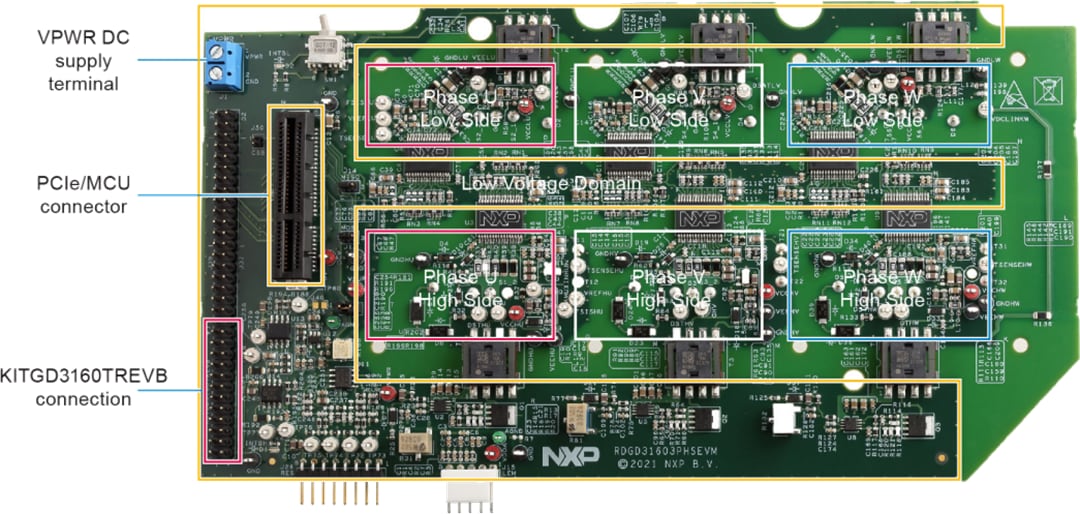

デイジーチェーンSPI通信（高圧側3台および低圧側3台のゲートドライバ）
可変フライバックV_CC電源（GNDリファレンス、-3.9V VEE電源）
電力、接地、信号試験ポイントへの簡単なアクセス

32ピンPCIeソケット（MCU制御のインターフェイス接続用）
オプション接続（DCバス電圧監視用）
位相電流帰還接続
リゾルバ信号コネクタ
主要部品
- GD3160車載ゲートドライバ（SiC MOSFET/IGBT用）
- MPC5777C Power Architecture®マイクロコントローラ
- FS6500システムベースチップ
- TJA1042高速CANトランシーバ
