NXP Semiconductors S32M276SFFRDリファレンス・デザイン・ボード

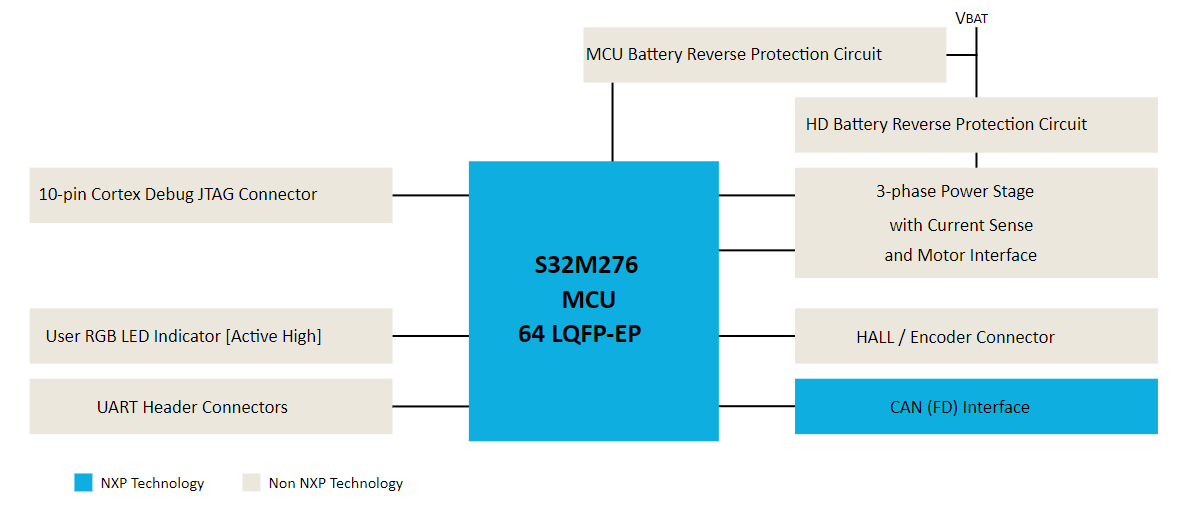

NXP Semiconductors S32M276SFFRDリファレンス・デザイン・ボードは、車載およびPMSMモータ制御アプリケーション向けです。このボードは、32ビット Arm^® Cortex^®-M7 S32K3マイクロコントローラと、電圧レギュレータ、ゲート・ドライバ、電流検知を備えたアナログ・ダイをシステム・イン・パッケージ (SiP) 設計で提供するS32M276統合ソリューションをベースにしています。NXPボードは、BOMとPCBのサイズ削減のデモ用に設計されています。直径2インチ未満（直径5cm）のこのボードは、BLDC/PMSMモータ制御アプリケーションを駆動できます。S32M276SFFRDは、UART、CAN/CAN FD（内部PHYを使用）、RGB LED、JTAG 10ピンコネクタ、電源と3相モータ用のFASTONコネクタを供給します。

特徴

ハードウェアインターフェイス
- 電源Fastonブレード
- BLDC/PMSMモーターFASTONブレード
- 1xユーザーRGB LED
- UARTピンヘッダ
- CAN/CAN FDピンヘッダ
- BLDC/PMSMモータ・エンコーダ・ピン・ヘッダ
AUTOSAR^®用途および非AUTOSAR用途に対応する、ASIL-B準拠のリアルタイム・ドライバ (RTD)を無償提供
