Omron Electronics G3VM-63BR/63ER mosfetリレー
Omron G3VM-63BR/63ER MOSFETリレーには、PCBおよびSMTタイプ端子オプションがあります。これらのリレーは、機械式リレーの低on抵抗および高スイッチング容量を達成するSPST-NCコンタクトが備わったDIP 6ピンパッケージになっています。G3VM-63BR/63ER MOSFETリレーは、60VAC で1.2Aおよび60VDC で2.4Aの定格負荷をサポートしており、大電流要件があるアプリケーションに有利です。これらのMOSFETリレーは、-40°C ～ 110°Cの周囲温度で動作し、より高い設計柔軟性が可能になります。
G3VM-63BR/63ER MOSFETリレーには、7mmの最小沿面距離、7mmの最小クリアランス距離、0.3mmの内部絶縁厚が備わっています。代表的なアプリケーションには、PLC、機械ツール、ロボットコントローラ、工業機器、試験と測定機器、通信機器、セキュリティ機器があります。
特徴
- 接点構成1b (SPST-NC)
- PCBおよびSMTタイプ端子オプション
- 低オン抵抗で大容量仕様を達成
- 高温定格を達成
- 複数のパック数量でご用意あり（テープパッケージングはSMTタイプのみでご用意あり）
仕様
- 60VAC で1.2Aおよび60VDC で2.4A（接続C用）の定格負荷
- 負荷電圧：60V
- 最小沿面距離：7mm
- 最小クリアランス距離:7mm
- 内部絶縁厚:0.3mm
- ターンオン時間: 0.3ms typical
- ターンオフ時間: 2ms typical
- 周囲動作温度範囲: -40°C ～110°C
- DIP 6ピンパッケージ

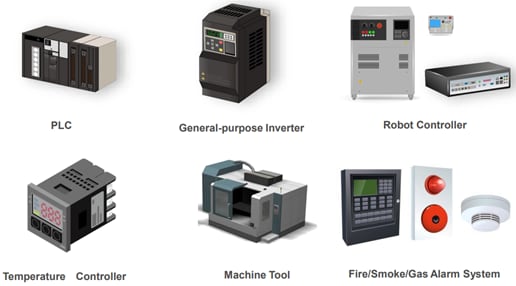

アプリケーション
- PLC
- ロボットコントローラ
- 汎用インバータ
- 温度コントローラ
- 機械ツール
- 火災/煙/ガス警報システム
- 産業機器
- コミュニケーション装置
- セキュリティ機器
- 試験機器および測定機器
内部接続
ケースと取付パッドの寸法
View Results ( 3 ) Page
| 部品番号 | パッケージ化 | 取り付け様式 | 定格負荷電流 | 定格負荷電圧 | リレー接点構成 | 末端様式 | オン抵抗 - 最大 | パッケージ/ケース |
|---|---|---|---|---|---|---|---|---|
| G3VM-63ER(TR05) | Reel | PCB Mount | 1.2 A, 2.4 A | 60 VAC | 1 Form B (SPST-NC) | Gull Wing Lead | 600 mOhms | DIP-6 |
| G3VM-63BR | Tube | PCB Mount | 1.2 A, 2.4 A | 60 VAC | 1 Form B (SPST-NC) | Through Hole | 600 mOhms | DIP-6 |
| G3VM-63ER | Tube | PCB Mount | 1.2 A, 2.4 A | 60 VAC | 1 Form B (SPST-NC) | Gull Wing Lead | 600 mOhms | DIP-6 |
