Omron Electronics G5Q-HR PCBパワーリレー
Omron Electronics G5Q-HRPCBパワーリレーは、待機電力を削減するために、シングル安定型とラッチング型を装備しています。 これらのリレーは、様々な容量性負荷やランプ負荷と互換性があり、 シングル安定型とラッチング型に対応しています。G5Q-HRパワーリレーは、100A以上の高突入電流抵抗が特徴で、コンパクトなパッケージに収められています。このリレーは、TV-8定格、E-ballast定格、IEC60669-1高突入電流規格に適合します。G5Q-HRパワーリレーは、出力制御システム、家電、照明制御、ビルオートメーション、FA I/Oモジュールに使用されています。
特徴
- 電圧保持とパルス幅変調 (PWM) 制御により消費電力を削減
- 省エネに貢献するラッチ形
- TV-8定格（117A 突入電流）およびE-ballast定格（UL508）に適合
- 最大800mW電力消費
- 8A定格負荷@ 277V AC(50,000動作）または277V AC(10,000動作）で10A定格負荷
- 高突入電流抵抗
- コンパクトなパッケージ
- フラックス（侵入）を防止
- 周囲動作温度範囲: -40°C～+85°C
アプリケーション
- 照明機器：
- スマートパネル
- スマートプラグ
- 照明コントローラ
- 家庭用電化製品
- 冷蔵庫
- 洗濯機
- FA機器
- FAコントローラ
- I/Oモジュール
- PLC
- FAインバータ
ビデオ
突入の概要
突入リレーの位置決め

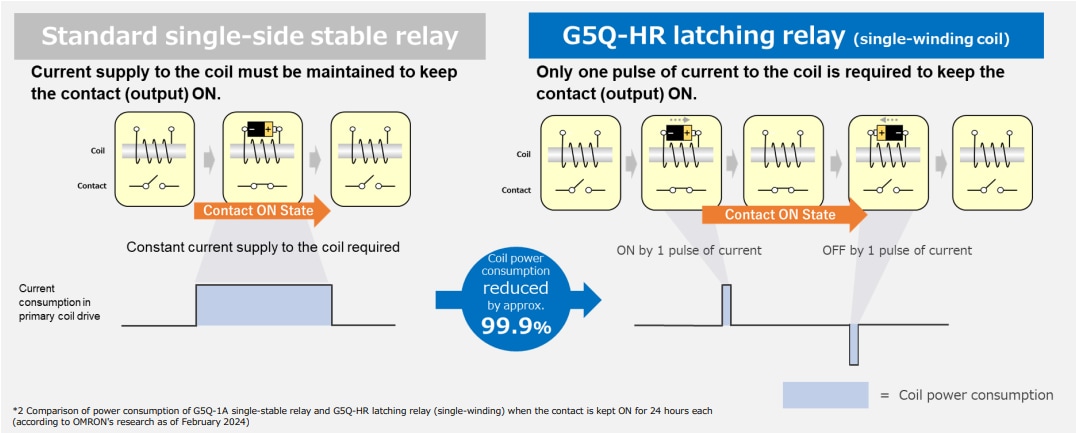

低消費電力
ターゲットアプリケーション図
関連のあるリレー
Omron Electronics G5QミニチュアPCBパワーリレー
さまざまな負荷を対象に優れたスイッチング性能（10A）を実現しているコンパクトな単極リレーです。
Omron Electronics G5Q-EL/EL2/EL3ミニチュアパワーリレー
完全密閉パワーリレーで、高い突入容量（40A突入電流）を実現しています。
