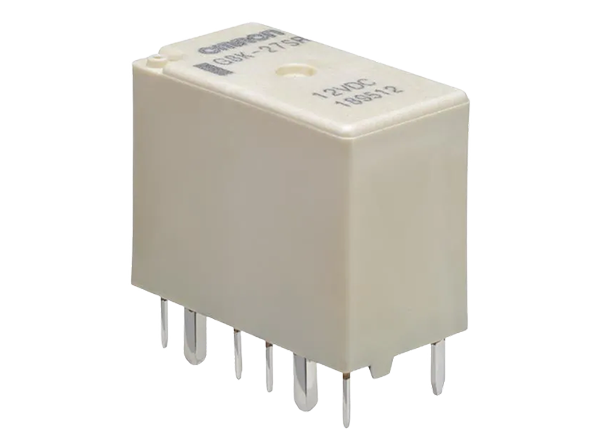

Omron Electronics G8KミニチュアパワーPCBリレー
Omron Electronics G8KミニチュアパワーPCBリレーには、12VDC負荷に向けたシングルおよびツインSPST-NOオプションがあります。これらのリレーは小型サイズであるため、高密度実装と機器の小型化が可能になります。コンポーネントは、ボード設計を容易にするために最適化されたフットプリントです。Omron G8Kリレーは、旧プラグインリレー技術からの移行を可能にするように設計されています。低動作電圧モデルによって、電圧降下が発生した場合に信頼性の高いスイッチング性能が保証されます。
特徴
- 12VDC [N.O]で25A、100k動作抵抗負荷定格
- 高い設計柔軟性のための+125°C最高動作温度
- 旧プラグインリレー技術の代替品を実現しているPCB端子タイプ
- そのクラスで最小クラスの車載用PCBリレー
アプリケーション
- 輸送
- 自動車アフターマーケット
- モビリティ
- エネルギー
- 一般的なDC電力
仕様
- 通電容量 : 12V
- 負荷電力：14VDC 70W
- コイル抵抗：100Ω~160Ω
- 1A（最小）スイッチング電流
- -40°C～+105°Cまたは+125°Cの動作温度範囲

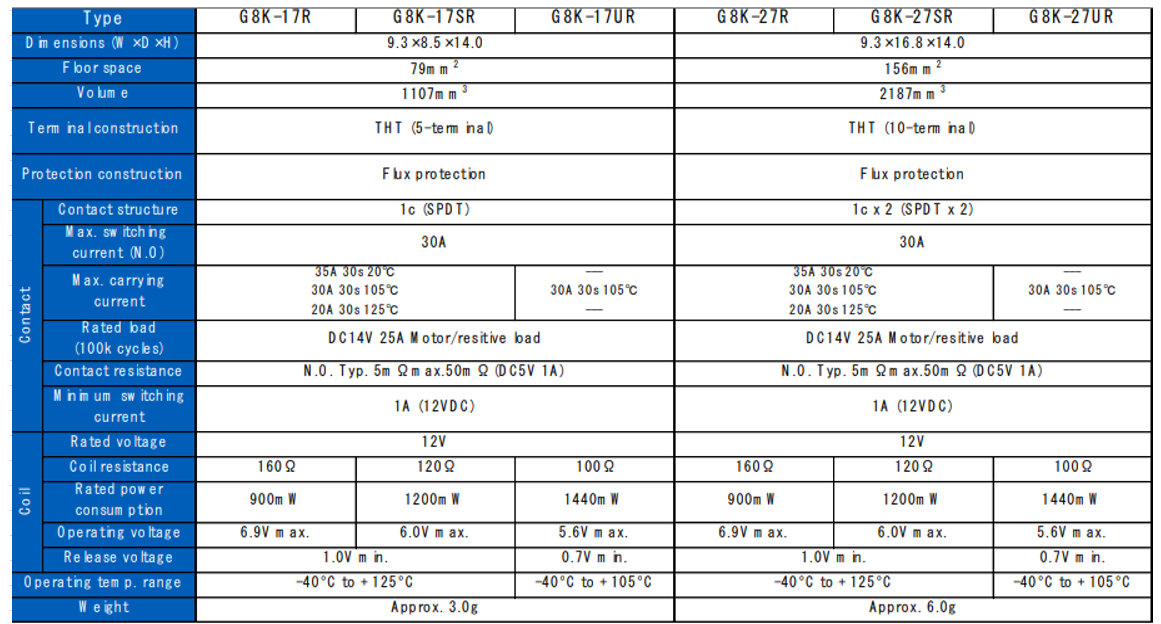

仕様の概要

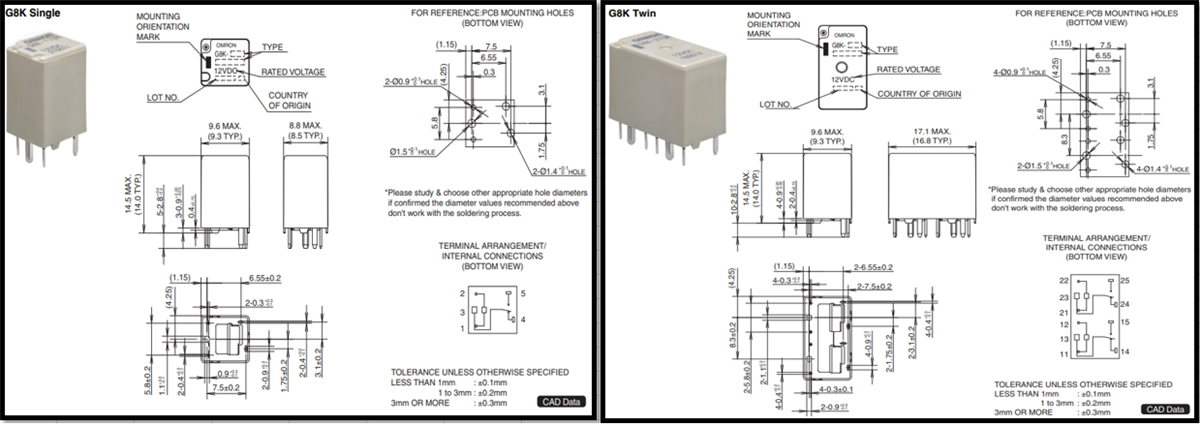

寸法とPCBレイアウト
