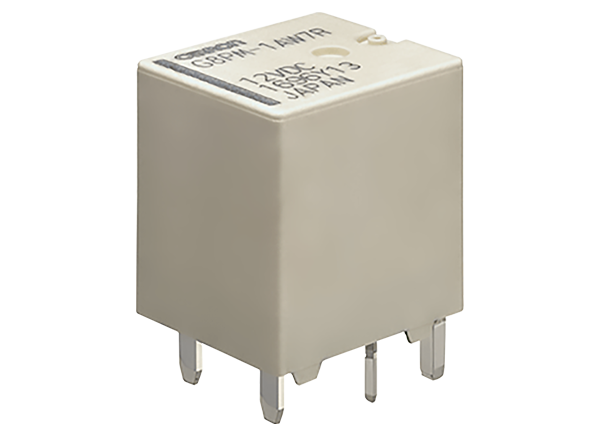

Omron Electronics G8PM高電力PCBリレー
Omron Electronics G8PM高出力PCBリレーは、車載および12VDC アプリケーション用に設計されており、小型PCBパッケージでの高容量および高スイッチング電流が特長です。Omron G8PM PCBリレーは、80Aブレークで最大150Aの突入電流をサポートしています。このコンパクトなリレーを使用すると、機器の高密度実装と小型化が可能になります。PCB端子タイプのリレーは、旧プラグインリレー技術からの移行に最適です。
特徴
- mini ISOプラグインタイプリレーの代替品
- 小型サイズで高い耐熱性があり、エンジンルームでの使用が可能
- 80Aの休憩で最大150Aの突入
- 60Aヒューズをサポート
- 45A、12VDC で動作10,000回
- 動作温度範囲：-40°C～+125°C
- PIPリフロー準拠
- RoHS準拠
アプリケーション
- 車載DC
- スマート・ジャンクション・ボックス
- 主電源
- ラジエーターのファン
- 電動パワーステアリング
- DC/DCコンバータ
- ヘッドランプ
- 一般的なDC電力
- エネルギー
- モビリティ
仕様
- 定格電流: 53.3mA
- 225Ωコイル抵抗
- 7.2V最高の必須動作電圧
- 0.8V（最小）の必須リリース電圧
- 10V~16V許容電圧範囲
- 定格電力消費640mW

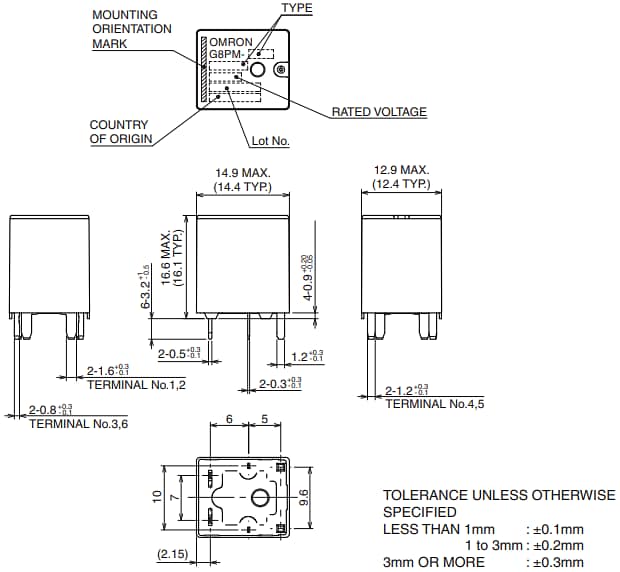

寸法
