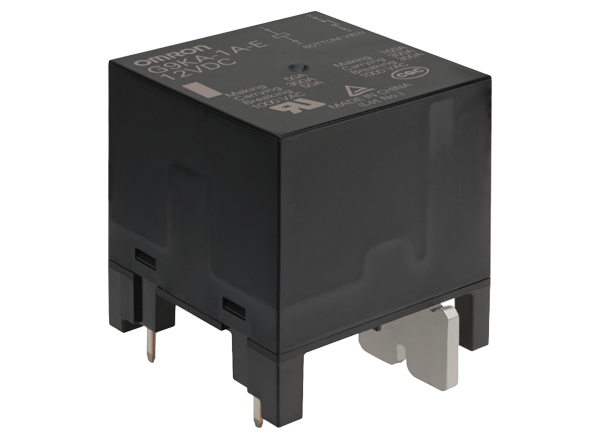

Omron Electronics G9KA-EパワーPCBリレー
Omron Electronics G9KA-EパワーPCBリレーは、PCB上で低熱を生成する≤0.2mΩの超低接触抵抗が特徴です。これらのリレーは、1000VAC 、300Aで標準G9KAよりも高い容量を備えており、より高い熱放射線ならびに、低温を維持するように設計された端子が搭載されています。ダブルブレーキとツインコンタクトの独自構造のおかげで、接触抵抗を低くし、他方、プランジャ型リレー構造のおかげで電力消費量を抑えて高耐久性を実現しています。Omron Electronics G9KA-EパワーPCBリレーは、産業用インバータ、高電圧設計、EV充電ステーション、無停電電源（UPS）に適しています。
特徴
- 大容量
- 超低接触抵抗
- ダブルブレーキとツインコンタクトの独自構造
- プランジャー型リレー構造
- 高い熱放射
- 低電力消費
アプリケーション
- パワーコンディショナインバータ(PVI)
- 産業インバータ
- UPS
- 高電圧設計
- EV充電ステーション
仕様
- 定格電圧：12VDC 、または24VDC
- 5000mW 消費電力
- 接触抵抗≤0.2mΩ
- 4mΩ最小コンタクト・ギャップ
- 10kV耐性電圧定格
- -40°C～+85°C周囲温度範囲
