Omron Industrial Automation D4B-Nセーフティリミットスイッチ
Omron Industrial Automation D4B-Nセーフティリミットスイッチは、堅牢な金属製ハウジングを備えた信頼性の高い安全スイッチです。D4B-Nセーフティリミットスイッチは、スローアクション接点とスナップアクション接点の両方に対応し、異常発生時に確実に接点を開くダイレクトオープン機構を備えています。Omronのこれらのスイッチは、操作位置表示プレートとレバーの間にギアをかみ合わせる機構により、レバー位置の安全性を確保します。D4B-Nは、適切な動作範囲を示す機構と、左右の動きを切り替えるプッシュボタン式のスイッチ機能も備えています。
特徴
- 異常時に接点溶着などが発生しても確実に接点を開くため、NC接点専用のダイレクトオープン機構を搭載
- 操作位置表示プレートとレバーの間にギアをかみ合わせる機構により、レバー設定の安全性を確保
- 適切な動作範囲を示す機構と、左右の動きを切り替えるプッシュボタン式スイッチ機能付き
- ヘッド部のシール構造を強化することで、IEC IP67およびNEMA 3、4、4X、6P、13の規格に対応するシール性能を実現
- 動作温度範囲：-40°C〜+80°C（標準タイプ）
- UL、CSA、EN（TÜV）、CCCの各規格に適合した認証を取得
アプリケーション
- 安全監視（セーフティモニタリング）
- 機械位置検出
- 過酷な産業環境
- 自動製造
- エレベータシステム
仕様
- 定格電圧：
- 120VAC 〜600VAC
- 8VDC ～250VDC
- 定格電流：10A
- IP67保護レベル
- 耐久性
- メカニカル
- 最小3000万回の動作（スナップアクション）
- 最小1000万回の動作（スローアクション）
- 最低500,000電気的動作、250VAC で10A抵抗負荷
- メカニカル
- 動作速度: 1mm/s ～ 0.5m/s
- 動作周波数：
- 120回の操作/分（機械的）
- 30回/分（電気）
- 定格絶縁電圧：600V
- 定格周波数：50Hz/60Hz

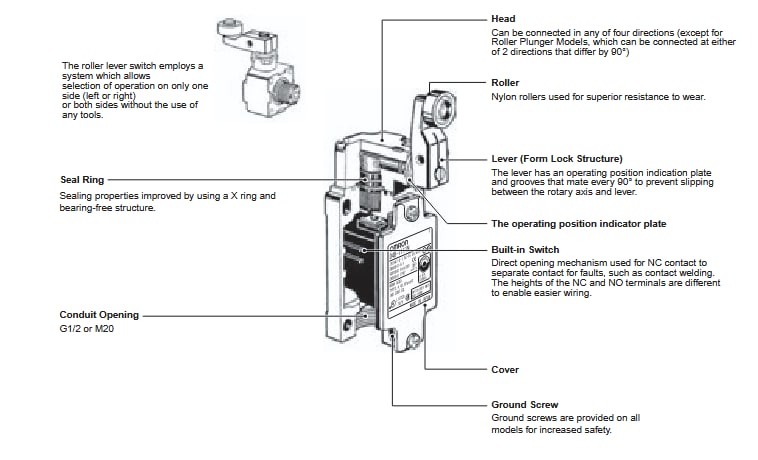

構造
直接開放機構
