Omron Industrial Automation J7TC熱過負荷リレー
Omron Industrial Automation J7TC サーマルオーバーロードリレーは、J7KC 電磁接触器と組み合わせることで、2.2kW（240VAC）および5.5kW（440VAC）までのモータを過電流や欠相から保護します。このリレーは、J7KCとワンタッチで取り付け可能で、磁気スタータを構成できます。Omron J7TC サーマルオーバーロードリレーは、設定変更を抑制するダイヤルカバー付きで、手動と自動のリセット方法を簡単に切り替えることができます。この省スペースモジュールは45mmの統一幅で、制御盤の小型化に貢献します。
特徴
- 45mm幅のコンパクトモジュール
- プッシュインPlus配線技術により配線とメンテナンス時間を節約
- J7KC 電磁接触器と組み合わせることで、2.2kW（240VAC）および5.5kW（440VAC）までのモータおよび一次側開閉器に対し過電流・欠相からのモータ保護を提供
- J7KCとワンタッチ取り付け、磁気スタータを構成可能
- 信頼性の高い補助回路（2PST-1NO 1NC）
- ダイヤルカバーを標準装備し、設定変更を抑制
- 手動と自動のリセット方法を簡単に切り替え可能
- 主要な安全規格に準拠した認証済
アプリケーション
- PCB組立生産ライン
- モーター制御
- 安全性
仕様
- 定格電流 0.1A～13A
- 定格絶縁電圧：690VAC
- 定格インパルス絶縁耐力：6kV
- 50Hz～60Hzに周波数定格済
- IP20保護
- -10°C～+55°C動作温度範囲（毎日の平均は35°Cを超えないこと）
- 45%～85% RH（結露や氷結なし）
- 寸法：45mm × 79.5mm × 55.5mm（W x H x D）

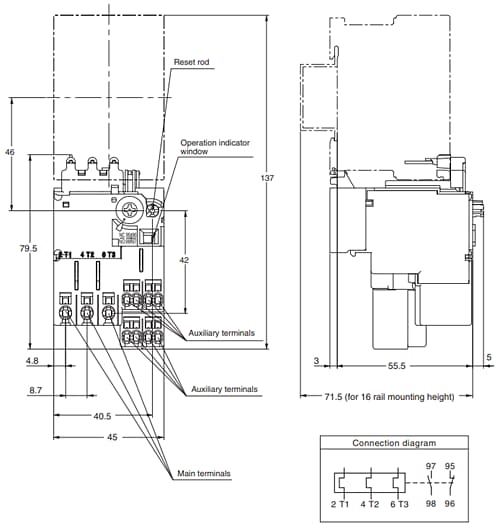

寸法 (mm)
