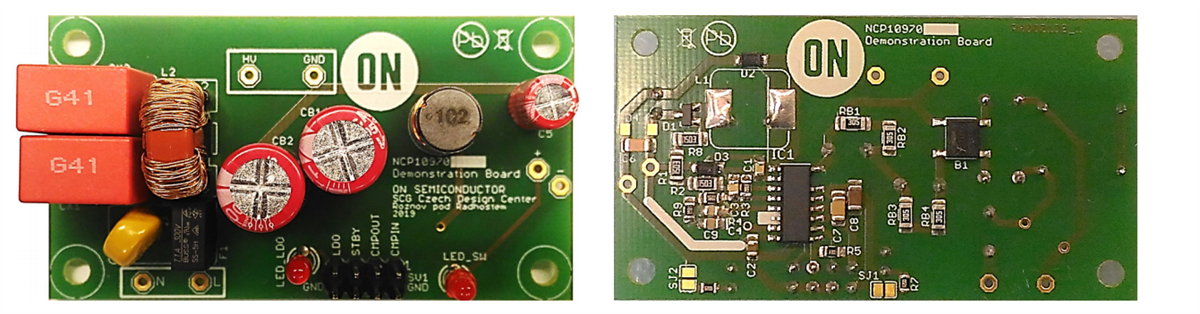

onsemi NCP10970BGEVB評価ボード

onsemi NCP10970BGEVB評価ボードには、非絶縁バックトポロジ・コンバータが搭載されており、最大16Vの調整可能な出力電圧および5Vの固定リニア出力電圧を実現しています。この評価ボードは、最大620VのDC入力電圧に対応しています。また、入力電圧範囲は、~30V_rms～440V_rmsです。

ボードの公称出力電流は150mAで、スイッチャ出力とLDO出力の間で分割されます。すなわち、LDOが100mAの出力電流を供給すると、スイッチャ出力では50mAがあることになります。

NCP10970B1パワーマネジメントICはSOIC-16パッケージに収められており、HVスイッチャ、LDO、LDO効果のための入力電圧の作成を目的とした内部回路、内部コンパレータ回路が組み合わされています。スイッチャは、より良い効率性、EMI、サージ堅牢性を目的にDCMモードで動作します。デバイスにはスキップモード動作が装備されており、軽負荷時の低無負荷・待機電力と良好な効率性が保証されます。
