onsemi AFGY100/AFGY120T65SPDフィールド・ストップ・トレンチIGBT
onsemi AFGY100T65SPDおよびAFGY120T65SPDフィールドストップトレンチIGBTは、AEC-Q101の認定を取得しており、非常に低い伝導損失とスイッチング損失が特徴です。これらの機能によって、さまざまなアプリケーションでの高効率動作、堅牢な過渡信頼性、低EMIが可能になります。
onsemi AFGY100T65SPDおよびAFGY120T65SPD IGBTは、バランスの取れた電流分配で優れた並列動作性能を提供します。AFGY100T65SPDおよびAFGY120T65SPD IGBTは、厳密なパラメータ分布、高い入力インピーダンス、および短絡耐久性を備えています。
特徴
- AEC-Q101準拠
- VCE（Sat）：標準1.6V（IC100Aサチュレーション電圧時）
- 最高接合部温度：TJ = 175°C
- 簡単な並列動作のための正の温度係数
- 非常に小さいパラメータ分布のばらつき
- 高入力インピーダンス
- 部品はILM でテスト済
- 短絡の耐久性
- ソフトで高速リカバリダイオードと同梱
アプリケーション
- ハイブリッド/電気自動車（HEV/EV）用トラクション・インバータ
- 補助DC/ACコンバータ
- モータドライブ
- 高出力スイッチを必要とするパワートレインアプリケーション

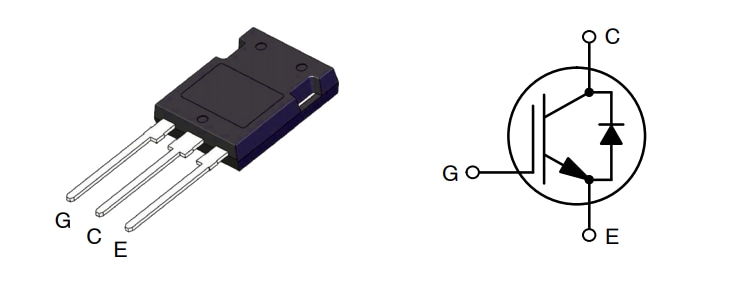

アプリケーション図
公開: 2020-12-07
| 更新済み: 2025-08-07
