onsemi FSA1153 USB Type-C Audio/UARTアナログ・スイッチ
onsemi FSA1153 USB Type-Cオーディオ/UARTアナログスイッチは、双方向・高速USB 2.0 Type-CオーディオおよびUARTアナログスイッチで、過電圧保護（OVP）があります。双極三投（DP3T）スイッチとして構成されているFSA1153スイッチは、Type-C USB 2.0ポートを高電圧による損傷されないよう保護します。FSA1153は、USB 2.0データ・ピンでのレセプタクル側のOVP機能を実現しており、DN_LまたはDP_Rピンの電圧レベルは、20.5Vまで耐え、OV閾値を上回ると関連スイッチがオフになります。
FSA1153 USB Type-Cオーディオ/UARTアナログ・スイッチは、コンパクトな12バンプ・ウェハー・レベル・チップ・スケール・パッケージ（WLCSP）で、スペースに制限のあるアプリケーションに適しています。このデバイスは、無鉛でRoHSに準拠しています。
特徴
- FSA1153 USB Type-Cオーディオ・UARTアナログ・スイッチ
- VDD: 2.7V～5.5V
- ICC: 30µA Typical
- USBスイッチ3dB帯域幅（SDD21）: 1GHz
- オーディオスイッチの負のレール能力: -3V～+3V
- オーディオパスRON = 1Ω（Typ.）@ 3.3V
- オーディオパスTHD+N = −110dB; 1 VRMS、32Ω負荷; f = 20Hz～20kHz（A加重フィルタ）
- UARTスイッチRON: 5Ω（typ.）@ 3.3V
- UART信号範囲: 0V～4.4V
- MICとAGNDスイッチのスローターン機能
- 高電源リップル除去比
- DN_L/DP_Rの20.5V過電圧保護
- DN_L/DP_Rの20.5Vサージ保護20.5V（IEC61000−4−5）
- パッケージの種類: WLCSP-12
- パッケージの寸法: 1.41mm x 1.575mm x 0.599mm
- 無鉛、ハライドフリー、RoHS対応
アプリケーション
- スマートフォン
- タブレット
- ノート型PC
- メディアプレーヤー

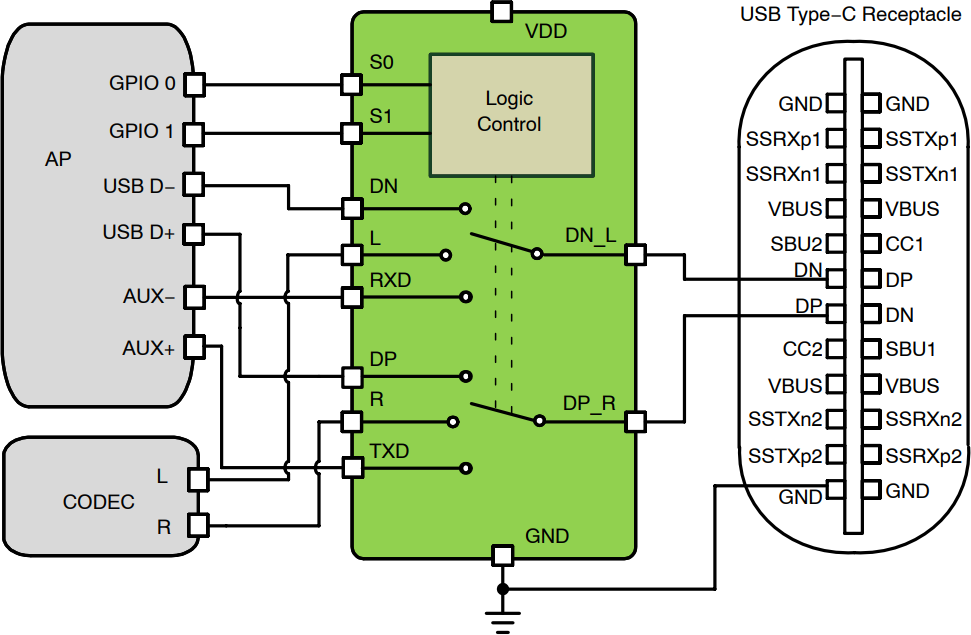

代表的なアプリケーション
公開: 2019-02-27
| 更新済み: 2024-01-19
