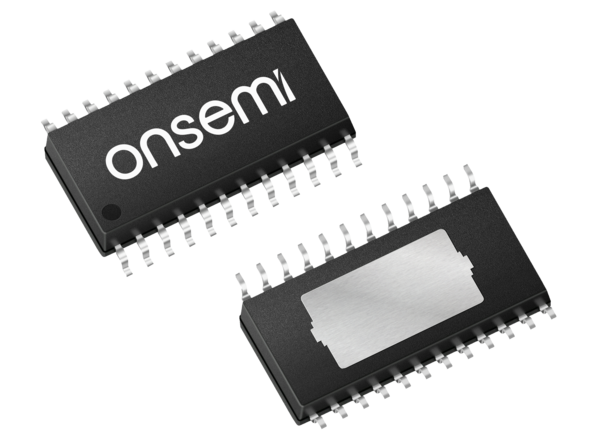

onsemi NCV7755オクタルハイサイドドライバ

onsemi NCV7755オクタルハイサイドドライバは、車載グレード統合ドライバで、8個のハイサイドスイッチが備わっています。NCV7755によって、チャンネルあたり最大700mAの駆動能力が可能になり、過負荷および過熱状態から保護されています。各チャンネルには、誘導負荷のスイッチングと電球用の複数のスタートパルスを目的とした統合出力クランプがあります。さらに、クランプは、LED負荷用の2つの内部PWMジェネレータにマッピングできます。このデバイスには、出力制御と診断レポート用のSPIが実装されています。また、INxピンは、直接制御を目的に任意の出力にマッピングできます。専用のリンプホームモードによって、ロジック入力ピン経由で2つのハイサイドドライバの動作制御が可能になります。
