onsemi NXVF6532M3TG01 650V EliteSiC HブリッジパワーMOSFET

onsemi NXVF6532M3TG01 650V EliteSiC HブリッジパワーMOSFETモジュールは、車載および産業環境における要求の厳しい電力変換アプリケーションを対象に設計されています。高度な SiC(炭化ケイ素)技術で構築されたonsemiNXVF6532M3TG01は、優れた効率、高速スイッチング、および堅牢な熱性能を提供します。このモジュールは、32mΩ SiC MOSFETをHブリッジ構成で4個集積しており、 車載充電器(OBC)、 DC-DCコンバータ、 電気自動車(EV)パワートレイン・システムでの使用に最適なデバイスです。コンパクトな APM16 パッケージ に収納され、温度検知機能を内蔵したこのコンポーネントは、高電力密度と信頼性の高い熱管理をサポートします。NXVF6532M3TG01は、 AEC-Q101/Q200およびAQG324の認定を受けており、過酷な使用条件下でも車載グレードの信頼性と性能を保証します。

特徴

  • 650V 32mΩ SiC MOSFETモジュール (Al2O3 DBC搭載)
  • オンボード充電器(OBC)用のSIP搭載Hブリッジ
  • IEC60664-1、IEC 60950-1に準じた沿面/空間
  • モジュール全体の抵抗を低く抑えるコンパクト設計
  • 完全トレーサビリティのためのモジュール・シリアライゼーション
  • 車載用パワーモジュール16 (APM16)パッケージ、40.10mm x 21.90mm x 4.50mm、1.90P、ケース829AA
  • UL 94V-0に定格済
  • 無鉛、RoHS準拠
  • AEC-Q101/Q200およびAQG324に準じた車載認定

アプリケーション

  • 電気自動車(EV)のオンボード充電器用PFC/DC-DCコンバータ
  • EVパワートレインシステム
  • 産業用モーター駆動
  • 再生可能エネルギー システム

仕様

  • 650V最高ドレイン-ソース電圧
  • -8V ~ +22V最高ゲート-ソース間電圧範囲
  • ゲート-ソース間電圧の-3V ~ +18Vの最大推奨動作値
  • 31A最大連続ドレイン電流
  • 65.2W最大電力損失
  • 165A最大パルスドレイン電流
  • 14.5A最大ボディダイオードソース電流
  • 139mJ最大シングルパルスドレイン-ソースアバランシェエネルギー
  • 動作接合部温度範囲: -55°C ~ +175°C
  • 熱抵抗
    • 2.3°C/W最大接合部-ケース、標準1.74°C/W
    • 2.43°C/W (標準)接合部-シンク

ピン構成とスキーム図

回路図 - onsemi NXVF6532M3TG01 650V EliteSiC HブリッジパワーMOSFET

寸法

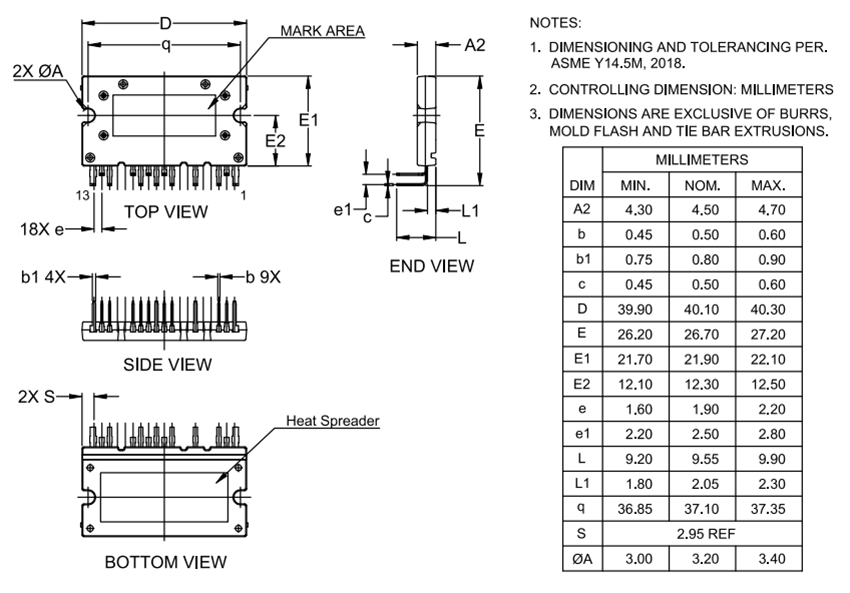

機械図面 - onsemi NXVF6532M3TG01 650V EliteSiC HブリッジパワーMOSFET
