Broadcom AAMD-Lx3x/AAMD-LY33 小型高輝度楕円形LED
ブロードコム (Broadcom)AAMD-Lx3x/AAMD-LY33ミニ高輝度楕円形LEDは、既存のAEMD-Lx3x/AEMD-LY33シリーズのミニバージョンです。より小型のパッケージサイズにより小さいピッチでのディスプレイ 設計が可能になります。これらのLEDは、表面実装機器の形式での従来の高輝度スルーホールLEDに類似しています。これらのLEDは、一般的なSMT組み立て工程を使用して組み立てることができ、産業用のリフローはんだ付け工程と互換性があります。
ブロードコム (Broadcom)AAMD-Lx3x/AAMD-LY33LEDは、高度な光学グレードのエポキシで製造されており、屋外標識用途で優れた性能を発揮します。簡単なピックアンドプレース組み立てに向けたこのLEDは、テープ＆リールで出荷されます。すべてのリールは、均一性を考慮し、一つの明るさとカラーのビン（グループ）から出荷されます。
特徴
- 小型サイズ
- 色展開
- AAMD-LM38-x6x02: InGaN：グリーン
- AAMD-LB38-xWx02：青色
- AAMD-LG38-YZ002: AlInGaP：赤色
- AAMD-LL38-XYx02:アンバー
- AAMD-LY33-12002：白
- 着色拡散レンズ
- 典型的な視角
- AAMD-LM38-x6x02: 100° x 45°
- AAMD-LB38-xWx02: 100° x 45°
- AAMD-LG38-YZ002: 100° × 50°
- AAMD-LL38-XYx02: 95° × 50°
- AAMD-LY33-12002: 95° × 45°
- JEDEC MSL 3
アプリケーション
- ガソリン価格標識
- サイレン、ビーコン、緊急標識
- 歩行者看板
- バスの行先看板
- 乗客情報標識

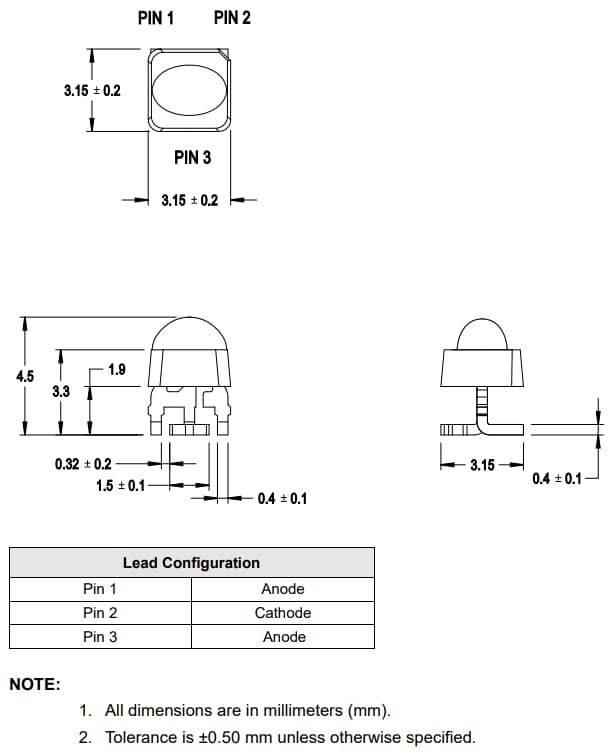

パッケージ図面
公開: 2025-11-26
| 更新済み: 2025-12-03
