Panasonic Industrial Devices ASQMR1ターコイズストロークミニスイッチ
Panasonic Industrial Devices ASQMR1 ターコイズストロークミニスイッチには、リード線下出し、リード線右出し、リード線左出し、はんだ端子のオプションがあります。これらのスイッチは、1.2Nおよび1.5Nの操作力、30mm/s〜500mm/sの許容操作速度範囲、120回/分の最大開閉頻度を特徴としています。ASQMR1スイッチには、ピン押しボタン型、リーフアールレバー、右2/左2/両2ボスタイプなど、さまざまなバリエーションのアクチュエータがあります。これらのスイッチはRoHS規格に準拠しており、単極単投（SPST-NO）接触形式で入手可能です。
特徴
- 端子のさまざまなバリエーション：
- リード線下
- リード線右
- リード線左
- はんだ付け端子
- 操作に必要な力：1.2Nおよび1.5N
- 許容操作速度範囲：30mm/s〜500mm/s
- 最大開閉頻度：120回/分
- 周囲・保存温度範囲：-40°C〜85°C（氷結・結露なきこと）
- 接触形式：単極単投（SPST-NO）
- RoHS準拠
- アクチュエータのさまざまなバリエーション：
- ピンプランジャー
- シミュレートされたローラーレバー
- 右2/左2/両2ボスタイプ
アプリケーション
- 車載要件
回路図

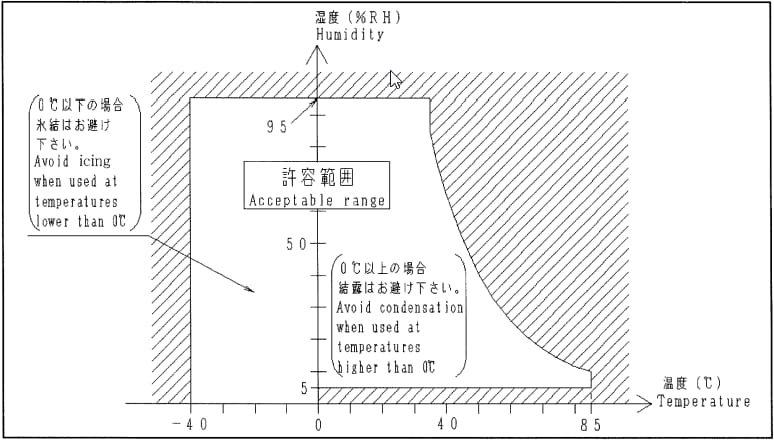

性能グラフ
View Results ( 12 ) Page
| 部品番号 | データシート | 説明 |
|---|---|---|
| ASQMR19J053 |  |
ベーシックスイッチ/スナップアクションスイッチ Lead wire right Operating Force 1.2N Pin Plunger |
| ASQMR19J054 | |
ベーシックスイッチ/スナップアクションスイッチ Lead wire right Operating Force 1.5N Simulated roller lever |
| ASQMR19J051 | |
ベーシックスイッチ/スナップアクションスイッチ Lead wire bottom Operating Force 1.2N Pin Plunger |
| ASQMR19J055 | |
ベーシックスイッチ/スナップアクションスイッチ Lead wire left Operating Force 1.2N Pin Plunger |
| ASQMR19J052 | |
ベーシックスイッチ/スナップアクションスイッチ Lead wire bottom Operating Force 1.5N Simulated roller lever |
| ASQMR19J056 | |
ベーシックスイッチ/スナップアクションスイッチ Lead wire left Operating Force 1.5N Simulated roller lever |
| ASQMR19J057 | |
ベーシックスイッチ/スナップアクションスイッチ Solder terminal Operating Force 1.2N Right 2 boss type |
| ASQMR19J058 | |
ベーシックスイッチ/スナップアクションスイッチ Solder terminal Operating Force 1.5N Right 2 boss type |
| ASQMR19J059 | |
ベーシックスイッチ/スナップアクションスイッチ Solder terminal Operating Force 1.2N Left 2 boss type |
| ASQMR19J060 | |
ベーシックスイッチ/スナップアクションスイッチ Solder terminal Operating Force 1.5N Left 2 boss type |
