Phoenix Contact M12パワーH/Yシールドディストリビュータ
Phoenix Contact M12パワーH/Yシールド・ディストリビュータは、M12配電箱と併用すると、広範な負荷を迅速でわかりやすく配線することに役立ちます。これらは、-40°C～+85°C温度範囲内で最大16Aおよび最高630VまでのACならびにDCアプリケーションでの使用に最適です。信頼性の高い360°シールディングによって、電磁妨害からの安全保護を実現しています。M12パワーH/Yシールドディストリビュータは、しっかりと固定するための取り付け穴2個が特徴です。ディストリビュータの安全性が確立した後でM12コネクタを追加できます。
特徴
- 最大16Aおよび最高630VまでのACならびにDCアプリケーションでの使用を対象
- 配電と電力バンドルによる節約の可能性
- 信頼性が高い360°シールド楮いう
- 取り付け穴が2つあるしっかりとした固定
- M12コネクタは、ディストリビュータを確実に固定した後で取り付け可能
- IEC 61076-2-111に準じて標準化済
- IP65/IP67保護定格
- UL 94V-0定格
仕様
- 12Aまたは16A電流（オプション）
- 630VACまたは63VDC電圧（オプション）
- 4または5位置
- 設計
- 1x オス to 3x メス（H型用）
- 1x オス to 2x メス（Y型用）
- -40°C～+85°C周囲温度範囲
- 過電圧カテゴリーIII
- 汚染度 - 3
- >100回の挿入/抜去サイクル
- トルク
- 1Nm（筐体の固定用）
- 0.6Nm（M12コネクタ用）

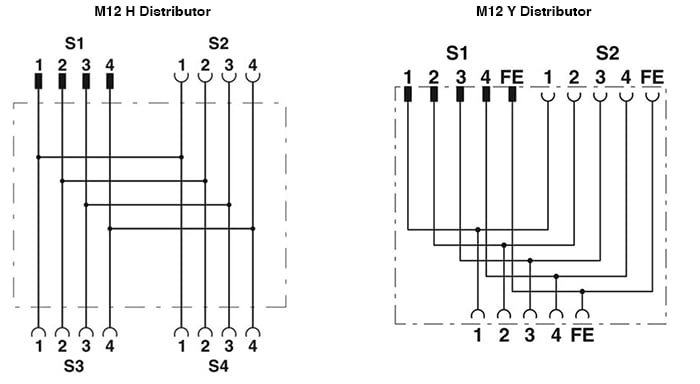

回路図
その他の資料
関連コネクタ
Phoenix Contact M12電源コネクタとケーブルアセンブリ
信号コネクタや異なる電圧コネクタとの誤嵌合を防ぐために、コーディングが施されています。
