Phoenix Contact FSシリーズ0.635mm基板対基板SMDコネクタ
Phoenix Contact FSシリーズ0.635mm基板対基板SMDコネクタは、最大40Gbpsの高速データ伝送を可能とするメザニン基板配置を実現します。フローティングシステムにより、X・Y方向で最大±0.7mmの許容誤差、Z方向で0.6mmのワイプ許容誤差を提供します。これらのメス型表面実装コネクタは、E-CAD/M-CADデータを通じたデバイス開発をサポートするよう設計されています。FSシリーズ0.635mmコネクタは、0.5A/ピンの定格電流、500VACの絶縁耐電圧、50回の挿抜サイクルを特徴とします。これらのコネクタは、監視、セキュリティ、HMI、HVAC、通信アプリケーションで使用されます。
特徴
- ピッチ：0.635mm
- フローティング公差：±0.7mm（X、Y方向）
- 挿抜回数：50回
- 定格電流：0.5A/ピン
- 耐電圧：500VAC
- 公差補正：0.6mm（Z方向）
- 極数：20、40、60、80
- 最大40Gbpsの高速データ伝送速度
- 接触抵抗: 70mΩ
- e-CAD/M-CADデータを介したデバイス開発をサポートするように設計
- エラーのない嵌合のための統合ガイドラグと公差補償による簡単な嵌合
- 浮動機能による安全な接続のための許容差と機械的応力の補償

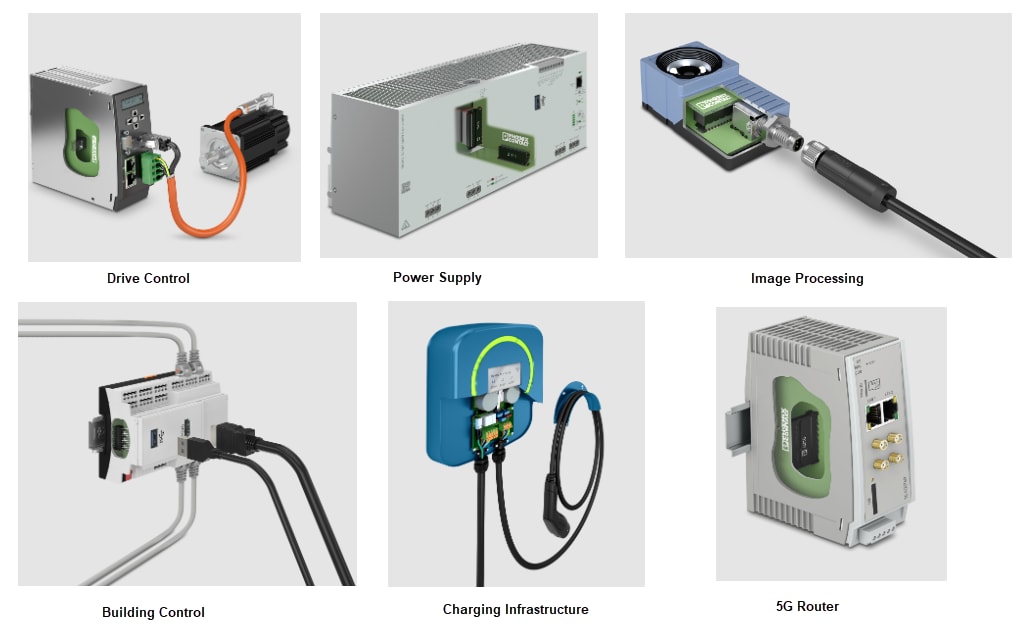

アプリケーション
- 通信
- モニタリング/セキュリティ
- HVAC
- コントローラ/HMI
関連コネクタ
Phoenix Contact FS 0.635 シリーズ基板対基板コネクタ
最速20Gbpsまでの高速データ伝送レートでのメザニンPCB配列が可能です。
