Qorvo TQP9107 600MHz ～ 960MHz 2段パワーアンプ

Qorvo TQP9107 600MHz～960MHz 2段パワーアンプは、 600MHz～960MHzの周波数帯域で動作するように設計された高効率アンプで、無線インフラ、DAS、リピーター、ブースター、およびスモールセル基地局アプリケーションに最適です。Qorvo TQP9107は、35.5dBという高いゲインを達成し、各トーンあたり+24dBmの出力電力で+46dBmの出力IP3を実現し、優れた直線性を提供します。効率性のために設計されたアンプで、+27dBmの出力電力で31%の電力付加効率（PAE）を達成し、84mAの低待機電流を維持します。

TQP9107は、2つのアンプステージとステージ間マッチングをコンパクトで低コストの 13ピン3.5mm×4.5mm面実装パッケージに統合しており、外部部品の必要性を最小限に抑え、コンパクトなシステム設計を可能にします。パワーアンプは内部で整合され、消費電力最適化のためのバイアス調整が可能であり、奇数次相互変調歪み（IMD）成分を、各トーンあたり+24dBm未満の出力レベルにおいて-17dBm以下に抑えるように設計されています。

特徴

  • 周波数範囲：600MHz～960MHz
  • 35.5dBゲイン
  • Pout時に+46dBm出力IP = + 24dBm/音質
  • 31% PAE @ +27dBm Pout
  • 内部整合
  • 統合段間マッチング
  • バイアス調整可能
  • 低アイドル電流
  • 13ピン3.5mmx4.5mmリードレスSMTパッケージ
  • 無鉛、ハロゲン/アンチモンフリー、RoHS準拠

アプリケーション

  • 無線インフラ
  • リピータ、ブースタ、DAS
  • ハイパワーアンプ
  • 小型セルBTS

仕様

  • 動作周波数範囲：600MHz~960MHz
  • 849MHz (標準テスト周波数)
  • 最大RF入力電力：+7dBm（50Ω、T=+25°）
  • 最大電源電圧 +6V
  • 35.5dB（標準ゲイン）
  • 5dB（標準雑音指数）
  • 標準出力 P1dB：30.5dBm
  • 標準出力IP3：+46dBm
  • -17dBm最大IMD3、IMD5、IMD7
  • 電流: 370mA（typ）
  • 標準電力付加効率性：31%
  • アイドル電流：84mA（標準）
  • 熱抵抗：301°C/W（標準）
  • 動作°ケース温度範囲:-40°C～+105°C
  • 最高ジャンクション温度：+170°C
  • ESD定格
    • ESDA/JEDEC JS-001-2012に準拠したクラス1C人体モデル（HBM）
    • JEDEC JESD22-C101Fに準拠したクラスC3充電デバイスモデル（CDM）
  • IPC/JEDEC J-STD-020に準拠した湿度感度レベル (MSL) 3

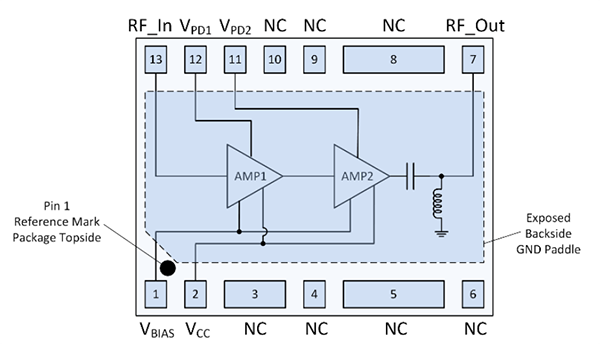

機能ブロック図

ブロック図 - Qorvo TQP9107 600MHz ～ 960MHz 2段パワーアンプ

アプリケーション回路の概略図

アプリケーション回路図 - Qorvo TQP9107 600MHz ～ 960MHz 2段パワーアンプ
