Red Pitaya STEMLabスターターキット

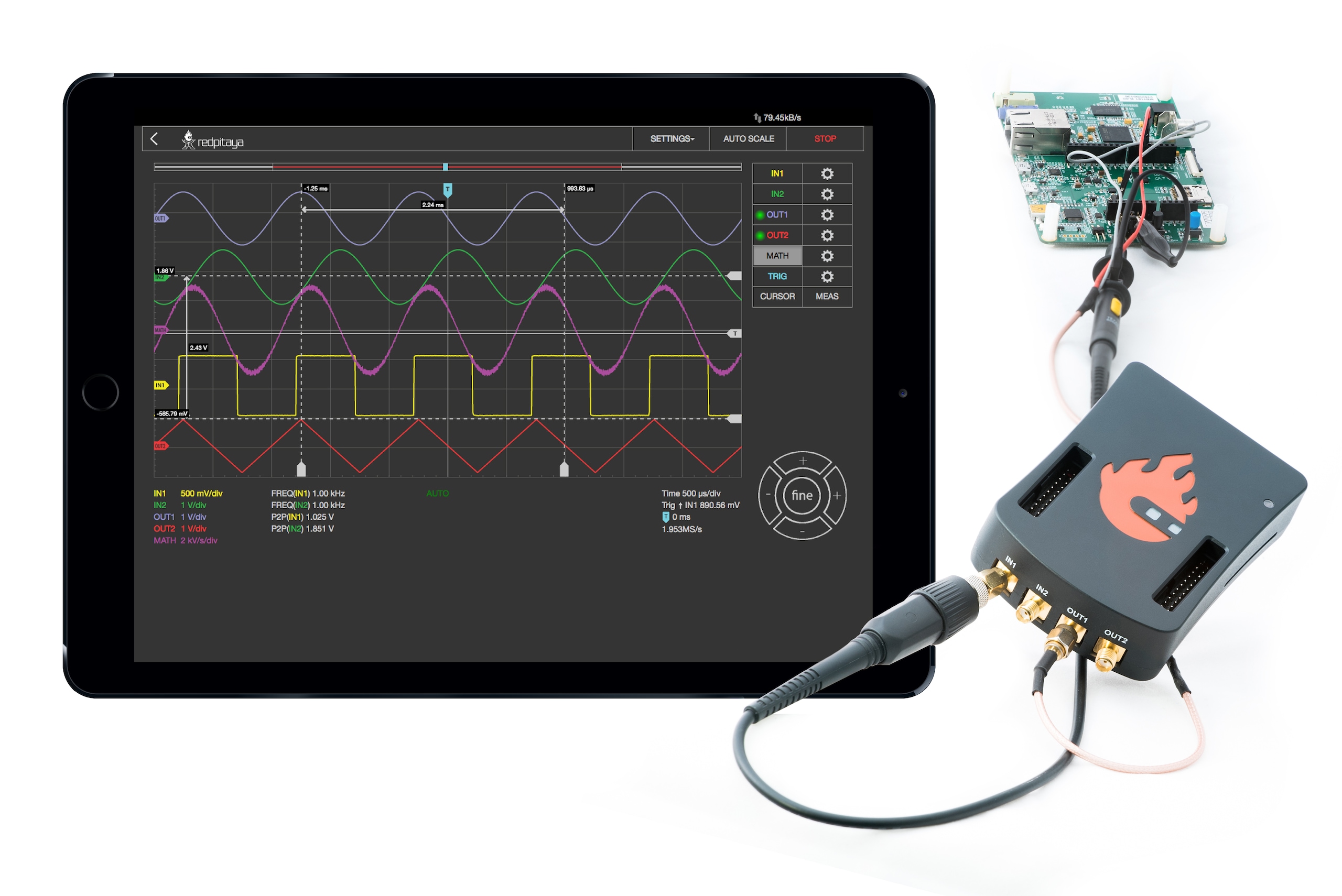

Red Pitaya STEMLabスターターキット

Red Pitaya STEMLabスターターキットには、Red Pitaya STEMLab 125-10ボードで開発を開始するために必要なものがすべて含まれています。 Red Pitayaボードは、デュアルコアARM® Cortex® A9およびFPGA MCUを搭載し、高速/低速アナログI/Oが備わっています。このボードは、オシロスコープ、スペクトラムアナライザ、その他として機能することができます。

STEMLabボードは、STEMLab 125-10および125-14の2バージョンでご用意があります。 どちらにも、同じ特徴および機能が備わっており、違いは高周波入力と出力の技術仕様です。 このボードは、異なるグループおよび/またはニーズをターゲットとするように設計されています。 STEMLab 14には、プロ環境での高精度な測定結果を目的とした、14ビット入力/出力チャンネルがあります。 STEMLab 10には、10ビット入力/出力チャンネルがあり、大学、学生、メーカーに最適です。 他の相違点は以下の通りです。

  • 125-10には256MBのRAMがある一方で、125-14には512MBがあります。
  • STEMLab 125-10には、コンソール接続用のUSB toシリアルコンバータが必要です。一方で、125-14には、Micro USB接続があります。
  • 125-10の電力消費は5V最大1.5Aで、125-14の電力消費は5V最大2Aです。
  • 125-14は、デイジーチェーンコネクタ（最大500Mbps）との同期に対応できます。

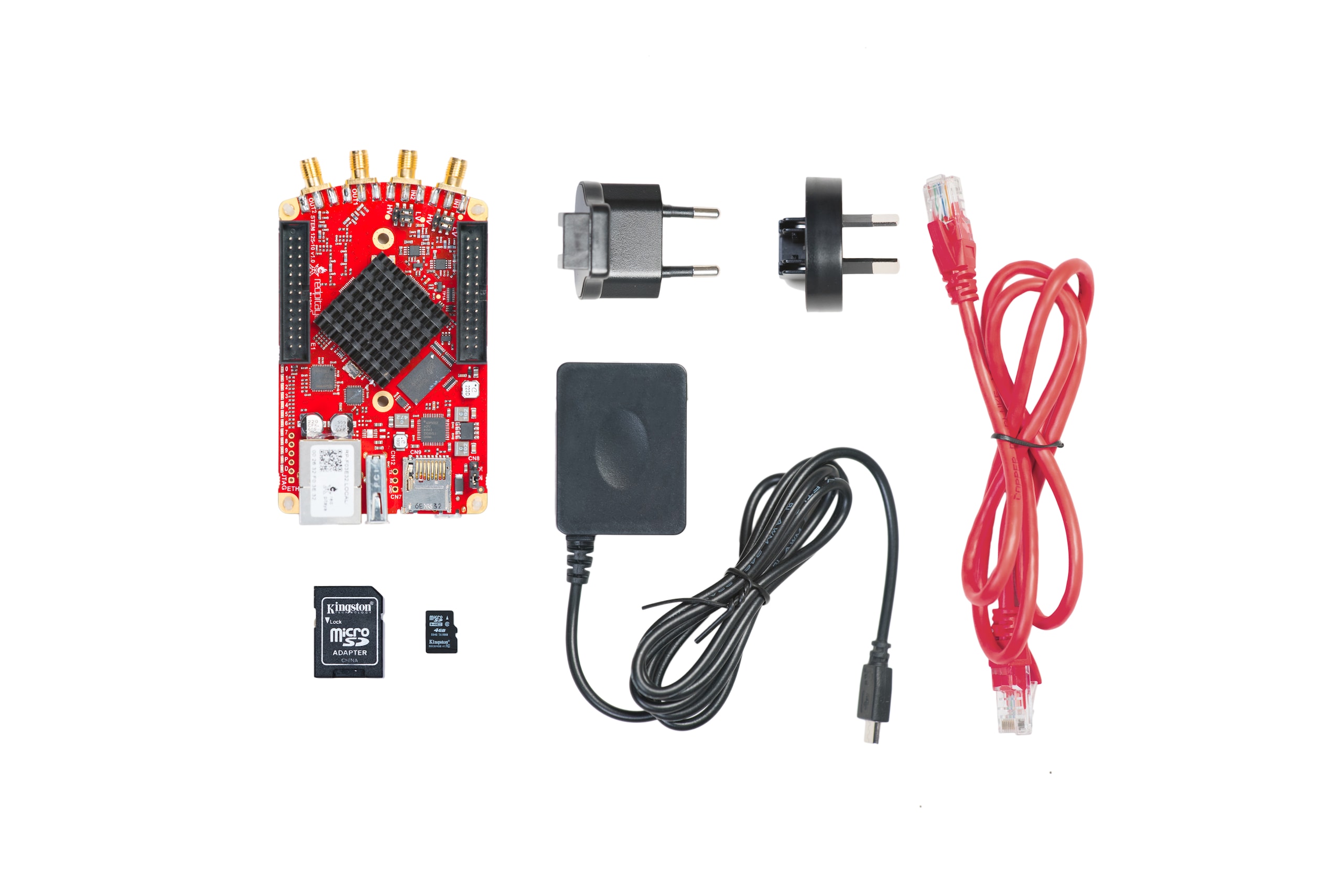

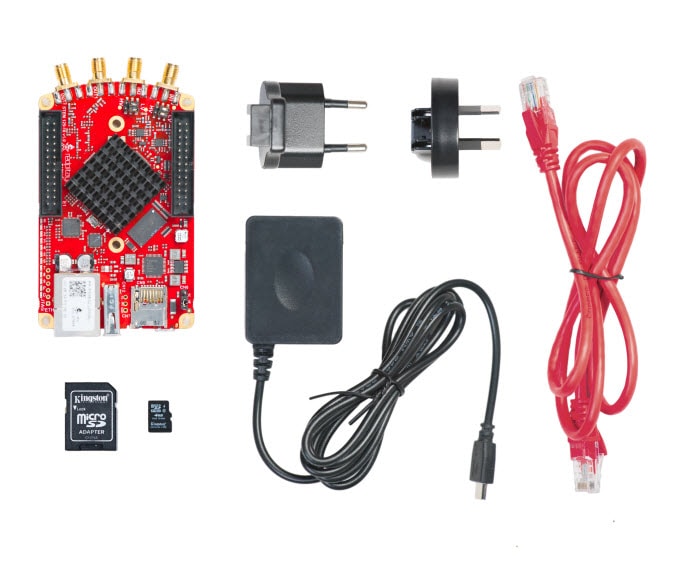

キットの内容
  • Red Pitaya STEMLab 125-10または125-14ボード
  • 国際的に使用可能な交換可能プラグが備わったMicro USB電源アダプタ
  • イーサネットケーブル
  • SDカードアダプタ付き4GBマイクロSDカード
Webブラウザ上で実行するT&Mアプリ
  • オシロスコープとシグナルジェネレータ
  • ロジックアナライザ
  • スペクトルアナライザ
  • LCRメーター
  • アナライザのシミュレーション
  • SCPIコントローラ
  • その他アプリケーション多数
開発プラットフォーム:
  • SDR
  • 高度な信号処理
  • FPGA
  • T&Mアプリケーション開発
  • 書き込みテストスクリプトとルーチン
  • Matlab、Pythonの強力なデータ解析ツールを使用して、STEMlabボードによって取得された生の信号を解析

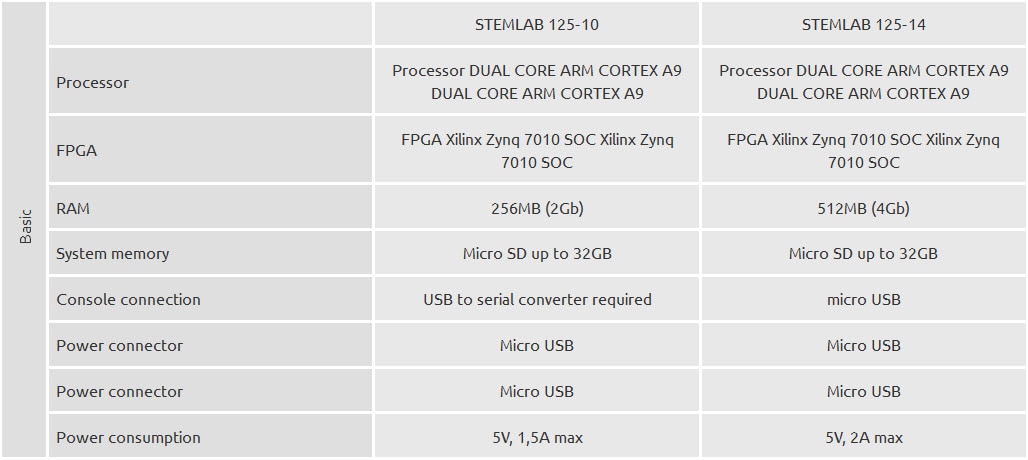

仕様

完全仕様を表示

Red Pitaya STEMLabスターターキット
Red Pitaya STEMLabスターターキット

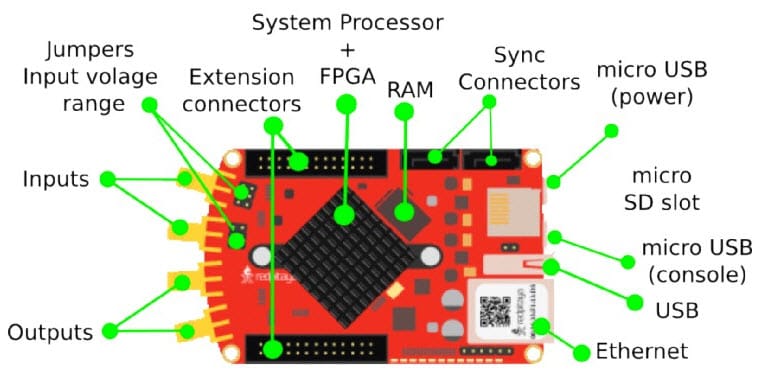

Red Pitaya STEMlabボード
Analog Devices AD8066オペレーショナルアンプAnalog Devices AD8066オペレーショナルアンプは、高性能で使い勝手の良いFET入力が搭載された低電圧帰還アンプです。 このAD8066は、デュアルアンプです。 これらのアンプは、Analog Devices, Inc.独自のXFCBプロセスであり、比類のない低ノイズ動作（7.0nV /ΩHzと0.6fA /ΩHz）ならびに非常に高い入力インピーダンスが可能になります。
Analog Devices AD8021高速アンプAnalog Devices AD8021高速アンプを使用すると、アプリケーションに最適なゲイン帯域幅製品の選択が可能になります。 単一のコンデンサが用いられており、ユーザーは、帯域幅のトレードオフを最小限に抑えながら、AD8021を必要な利得で補償できます。 AD8021はよく動作するアンプで、1Vステップに対して23nsで～0.01%でセトリングします。 このアンプには、高速過負荷回復50nsがあります。
Analog Devices AD8132差動アンプAnalog Devices AD8132差動アンプは、低コストのツイストペアケーブルまたは同軸ケーブルによる高速信号の伝送を目的に、差動ドライバとして使用されます。 フィードバックネットワークは、信号の高周波成分をブーストするように調整できます。

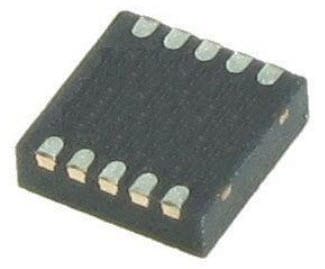

Analog Devices ADP5302バッテリ電圧モニタAnalog Devices ADP5302バッテリ電圧モニタは、高効率、超低自己消費電流降圧型レギュレータで、わずか240 nAの自己消費電流のみを使用し、無負荷状態で出力の安定化を図ることができます。
Analog Devices AD9763デジタルアナログコンバータAnalog Devices AD9763デジタルアナログコンバータは、デュアルポート、高速、2チャンネル、10/12/14ビットCMOS DACです。 各部品には、2つの高品質TxDAC+?コア、電圧リファレンス、デジタルインターフェース回路が統合されており、小型48リードLQFPに収められています。 AD9763には、最大65MSPSのアップデートレートに対応しながら、卓越したACおよびDC性能が備わっています。
Analog Devices AD9608アナログデジタルコンバータAnalog Devices AD9608アナログデジタルコンバータは、モノリシック、デュアルチャンネル、1.8V電源、10ビット、105MSPS/125MSPSアナログデジタルコンバータ（ADC）です。 このコンバータは、高性能のサンプルアンドホールド回路およびオンチップ電圧リファレンスが特徴です。
Analog Devices ADP5052 LDOレギュレータAnalog Devices ADP5052 LDOレギュレータには、4つの高性能バックレギュレータと1つの200mA低ドロップアウト（LDO）レギュレータが組み合わされており、48リードLFCSPパッケージに収められています。 ADP5052は、要求の厳しい性能と広範なスペース要件を満たしています。 前段レギュレータなしで、最大15Vの高入力電圧に対する直接接続が可能です。

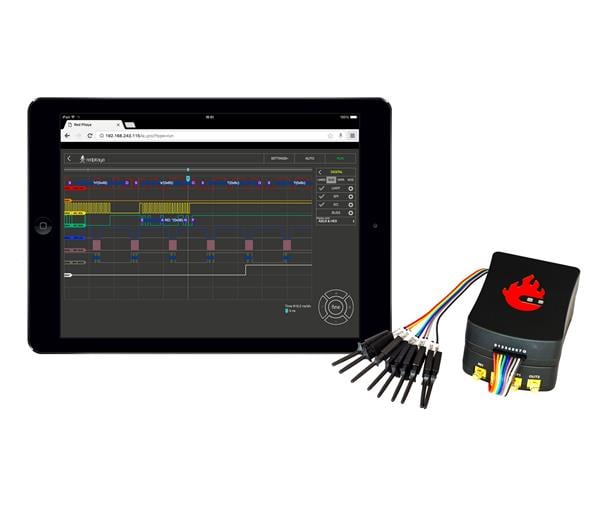

Red Pitaya開発ソフトウェア

Red Pitaya開発ソフトウェアは、視覚的なプログラミング、オシロスコープPRO、スペクトラムアナライザPROで利用可能で、高度な特徴と機能を実現しています。 無料のオープンソースソフトウェアは、基本的なテストと測定アプリケーションに利用可能です。

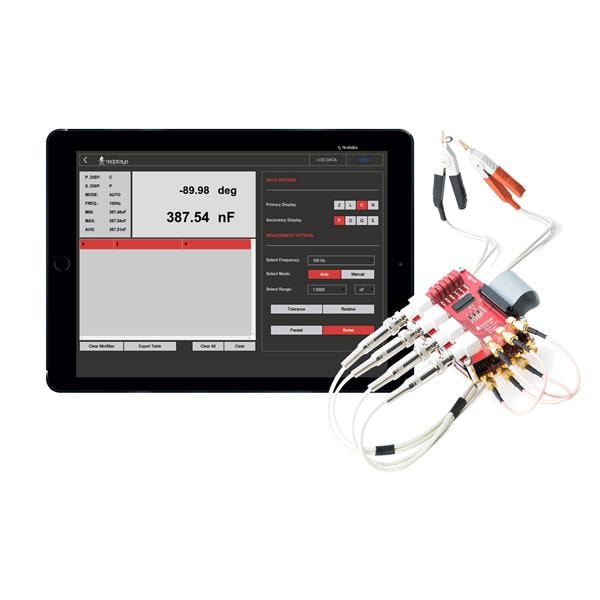

 		Red Pitaya LCRメーター

Red Pitaya LCRメーターは、お手持ちのSTEMLabボードをお手頃価格のLCRメーメーターに変えます。 このメーターは、高機能テストおよび測定機器を手頃な価格で探している教育者、学生、メーカー、愛好家、専門家に最適なツールです。

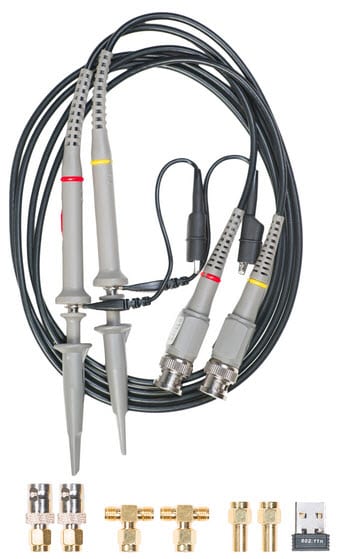

Red Pitaya STEMlab診断アクセサリキット

Red Pitaya STEMlab診断アクセサリキット 		Red Pitaya STEMlab ALUケース

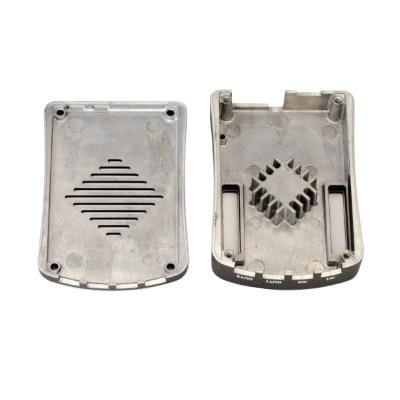

Red Pitaya STEMlab ALUケース
