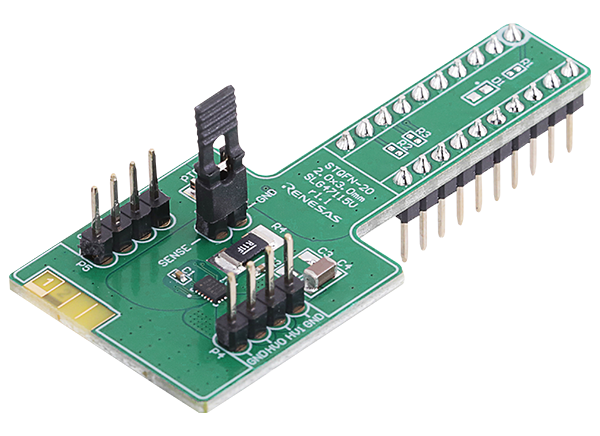

Renesas / Dialog SLG47115V-DIP プロトボード
ルネサス / ダイアログSLG47115V-DIPプロト ボード は、SLG47115VHVPAK™(高電圧 GreenPAK™) 混合信号マトリックス TQFNpackageをDIPフットプリントに適合させる小型PCBです。SLG47115V-DIP プロトボードは、ブレッドボードや プロトタイピングを容易に行うことができ、設計の速度アップに貢献します。
Dialog Semiconductor SLG47115V-DIPプロトボードには、 SLG4DVKADV GreenPAK™Advanced 開発ボードとの併用にGreenPAK DIPアダプタ（SLG4SA-DIP）が必要です。
特徴
- ブレッドボード製作や迅速なプロトタイプ製作に最適
- SMT ICのプロトタイプ製作の簡素化
- 20ピンDIPフットプリント、0.3"幅
- 4つの高電圧大電流出力GPO
- HV GPOあたり最大1Aの電流
- 電流センシング抵抗器
- オプションのVDD LEDインジケータ
- デカップリングコンデンサを搭載
- 高電圧、大高電流線用のネジ端子
- オプションのI2Cプルアップ抵抗
関連開発ツール
Renesas / Dialog SLG4DVKADV GreenPAK™アドバンスト開発ボード
GreenPAK™ デバイスを対象とした完全プログラミング、エミュレーション、テスト機能を実現します。
Renesas / Dialog SLG47115V-SKTソケットボード
ユーザーは、SLG4DVKADV VPAK 開発ボードを使用してSLG47115V HVPAK ™デバイスを構成できます。
Renesas / Dialog SLG47115V-EVB 評価ボード
SLG47115V HVPAK™混合信号マトリックスのデモおよび開発プラットフォームです。
公開: 2022-09-15
| 更新済み: 2023-05-08
