Renesas Electronics DALI RGBWW LEDドライバ
Renesas Electronics DALI RGBWW LEDドライバは、高度に集積された完全ソリューションで、赤色、緑色、青色、暖色/冷白色照明の5つのLEDストライプをそれぞれ70Vおよび700mAで駆動することを目的としており、結果として245WのLED電力がもたらされています。70Vは、24VDC入力から内部的にブーストされます。
デジタルアドレス対応照明インターフェイス（DALI）は、家庭およびビル照明の各アプリケーション向けに拡張されています。DALI 2.0規格を使用するとユーザーは、最大65の個々の照明または32群の照明を制御できます。この構成によって、複数の照明器具の複雑な色光シーンをDALIを介して簡単にセットアップできるようになります。Renesas DALI RGBWW LEDドライバ・リファレンス設計には、エネルギー効率が高いLEDが活用されており、多くの場合にストライプで配列されています。RGBは周囲照明に好まれていますが、一般的な照明には温白色/冷白色が必要です。
BOMの総数は、Synergy S128マイクロコントローラを介してさらに削減されており、DALI 2.0の専用周辺機器が搭載されています。システムは、スタンダードの24VDCから実行され、ベストインクラスのパワーソリューションを実現しています。
特徴
- 最大5台の70V/700mAのRGBWWドライバ = 245W LED〜25.000ルーメン
- 豊富なインターフェイスには、DALI 2.0インターフェイス（S128 MCUに搭載されている周辺機器）、RS-485インターフェイス、PMODアダプタがあり、ワイヤレス接続を追加（例 BluetoothまたはWi-Fi）- すべて24VDC電源と低BOM数

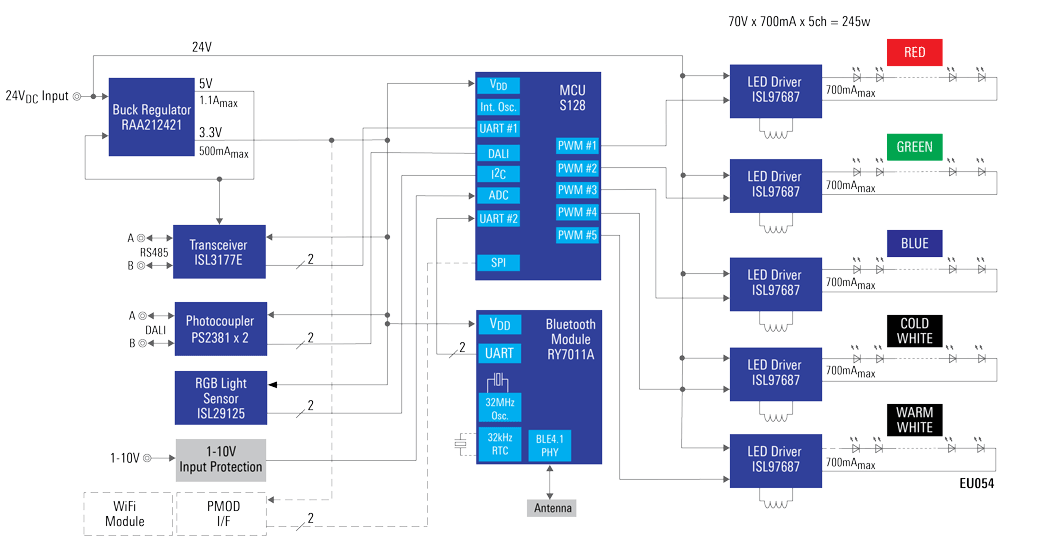

システムブロック図
